D-SLS-03 — Colonna luminosa a sigaro

Name: D-SLS-03 — Colonna luminosa a sigaro
Brand: D-SLS
SKU: D-SLS-03

Modulo Ø200 × 2 m · 20–150 W

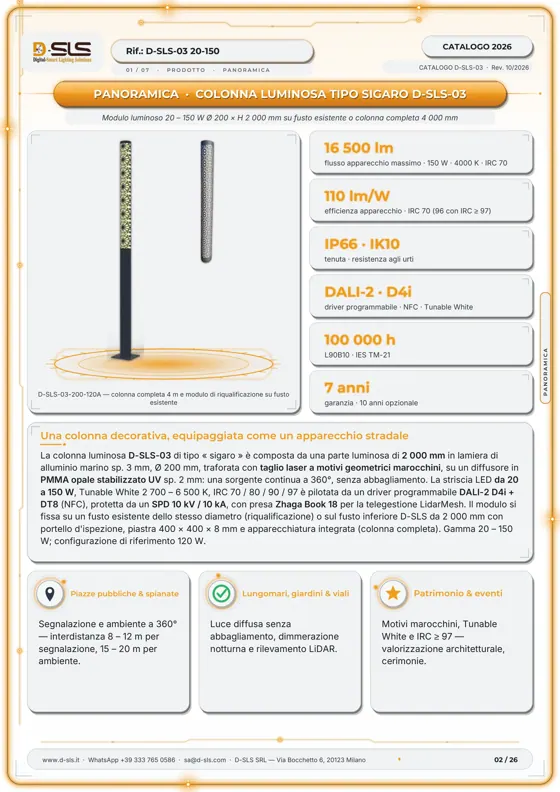

Il D-SLS-03 è una colonna luminosa tipo sigaro: un modulo Ø 200 × 2 000 mm in lamiera di alluminio marino traforata al laser con motivi marocchini e diffusore opalino a 360°. Si installa su un fusto esistente o come colonna completa da 4 m, da 20 a 150 W, con resa cromatica fino a IRC 97 e bianco regolabile — ideale per piazze, lungomari, spianate e giardini.

16 500 lmflusso massimo

20 – 150 Wpotenze

IP66 · IK10tenuta · urti

DALI-2 · D4icontrollo

Sfoglia il catalogo Scarica il PDF Richiedi un preventivo WhatsApp

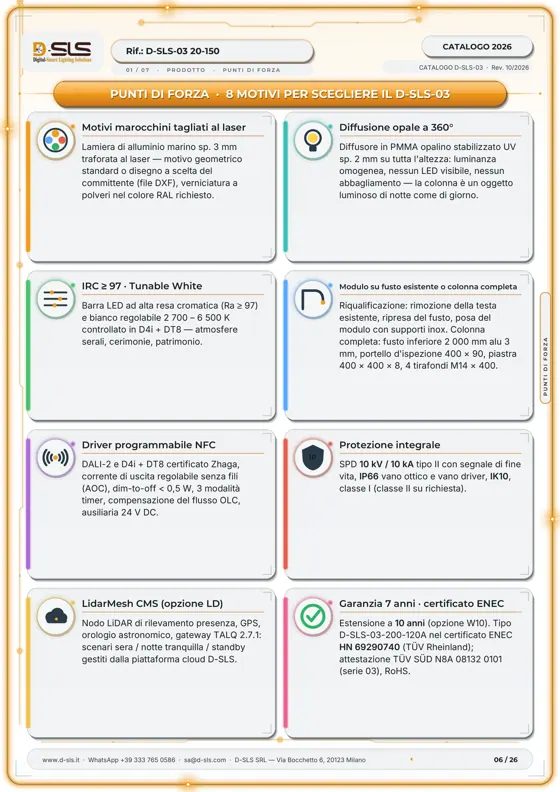

Punti di forza

Motivi marocchini tagliati al laser

Lamiera di alluminio marino sp. 3 mm traforata al laser — motivo geometrico standard o disegno a scelta del committente (file DXF), verniciatura a polvere nel colore RAL richiesto.

Diffusione opale a 360°

Diffusore in PMMA opalino stabilizzato UV sp. 2 mm su tutta l'altezza: luminanza omogenea, nessun LED visibile, nessun abbagliamento — la colonna è un oggetto luminoso di notte come di giorno.

IRC ≥ 97 · Tunable White

Striscia LED ad alta resa cromatica (Ra ≥ 97) e bianco regolabile 2 700 – 6 500 K gestito in D4i + DT8 — atmosfere serali, cerimonie, patrimonio.

Driver programmabile NFC

DALI-2 e D4i + DT8 certificato Zhaga, corrente di uscita regolabile senza fili (AOC), dim-to-off < 0,5 W, 3 modalità timer, compensazione del flusso OLC, ausiliaria 24 V DC.

Protezione integrale

SPD 10 kV / 10 kA tipo II con segnale di fine vita, IP66 vano ottico e vano driver, IK10, classe I (classe II su richiesta).

LidarMesh CMS (opzione LD)

Nodo LiDAR di rilevamento presenza, GPS, orologio astronomico, gateway TALQ 2.7.1: scenari sera / notte tranquilla / standby gestiti dalla piattaforma cloud D-SLS.

Garanzia 7 anni · certificato ENEC

Estensione a 10 anni (opzione W10). Tipo D-SLS-03-200-120A nel certificato ENEC HN 69290740 (TÜV Rheinland); attestato TÜV SÜD N8A 08132 0101 (serie 03), RoHS.

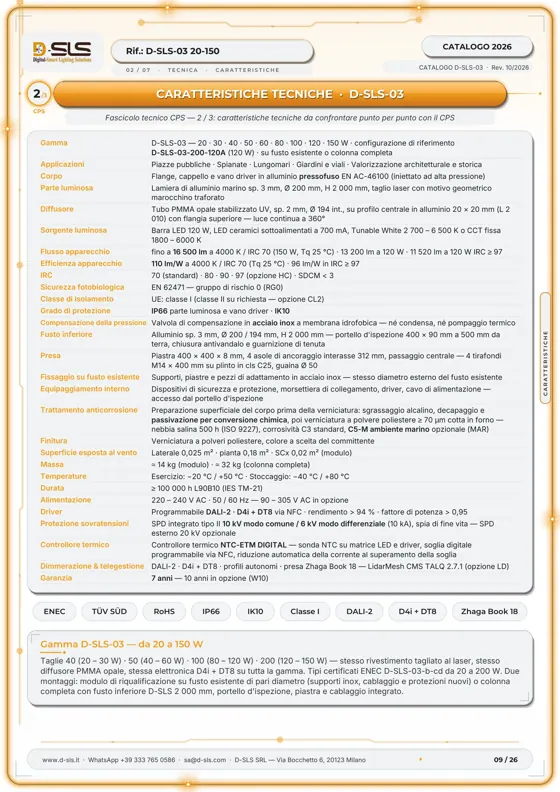

Caratteristiche tecniche

Gamma	D-SLS-03 — 20 · 30 · 40 · 50 · 60 · 80 · 100 · 120 · 150 W · configurazione di riferimento D-SLS-03-200-120A (120 W) · su fusto esistente o colonna completa
Applicazioni	Piazze · Spianate · Lungomare · Giardini e viali · Valorizzazione architettonica e del patrimonio
Corpo	Flange, cappello e vano driver in alluminio pressofuso EN AC-46100 (iniettato ad alta pressione)
Parte luminosa	Lamiera di alluminio marino sp. 3 mm, Ø 200 mm, H 2 000 mm, taglio laser con motivo geometrico marocchino traforato
Diffusore	Tubo PMMA opalino stabilizzato UV, sp. 2 mm, Ø 194 int., su profilo centrale in alluminio 20 × 20 mm (L 2 010) con flangia superiore — luce continua a 360°
Sorgente luminosa	Barra LED 120 W, LED ceramici sottoalimentati a 700 mA, Tunable White 2 700 – 6 500 K o CCT fissa 1800 – 6000 K
Flusso apparecchio	fino a 16 500 lm a 4000 K / IRC 70 (150 W, Tq 25 °C) · 13 200 lm a 120 W · 11 520 lm a 120 W IRC ≥ 97
Efficienza apparecchio	110 lm/W a 4000 K / IRC 70 (Tq 25 °C) · 96 lm/W con IRC ≥ 97
IRC	70 (standard) · 80 · 90 · 97 (opzione HC) · SDCM < 3
Sicurezza fotobiologica	EN 62471 — gruppo di rischio 0 (RG0)
Classe di isolamento	UE: classe I (classe II su richiesta — opzione CL2)
Grado di protezione	IP66 parte luminosa e vano driver · IK10
Equilibratura della pressione	Valvola di equilibratura in acciaio inossidabile con membrana idrofoba — né condensa, né pompaggio termico
Fusto inferiore	Alluminio sp. 3 mm, Ø 200 / 194 mm, H 2 000 mm — portello d'ispezione 400 × 90 mm a 500 mm dal suolo, chiusura antivandalo e guarnizione di tenuta
Base	Piastra 400 × 400 × 8 mm, 4 asole di ancoraggio interasse 312 mm, passaggio centrale — 4 tirafondi M14 × 400 mm su plinto in calcestruzzo C25, guaina Ø 50
Fissaggio su fusto esistente	Supporti, piastre e adattatori in acciaio inox — stesso diametro esterno del fusto esistente
Dotazione interna	Dispositivi di sicurezza e protezione, morsettiera di collegamento, driver, cavo di alimentazione — accesso dalla portella d'ispezione
Trattamento anticorrosione	Preparazione della superficie della carcassa prima della verniciatura: sgrassaggio alcalino, decapaggio e passivazione per conversione chimica, poi verniciatura a polvere poliestere ≥ 70 µm cotta in forno — nebbia salina 500 h (ISO 9227), corrosività C3 standard, C5-M ambiente marino opzionale (MAR)
Finitura	Verniciatura a polvere poliestere, colore a scelta del committente
Superficie esposta al vento	Laterale 0,025 m² · pianta 0,18 m² · SCx 0,02 m² (modulo)
Peso	≈ 14 kg (modulo) · ≈ 32 kg (colonna completa)
Temperature	Funzionamento: −20 °C / +50 °C · Stoccaggio: −40 °C / +80 °C
Durata di vita	≥ 100 000 h L90B10 (IES TM-21)
Alimentazione	220 – 240 V AC · 50 / 60 Hz — 90 – 305 V AC in opzione
Driver	Programmabile DALI-2 · D4i + DT8 via NFC · rendimento > 94 % · fattore di potenza > 0,95
Protezione sovratensioni	SPD integrato tipo II 10 kV modo comune / 6 kV modo differenziale (10 kA), indicatore di fine vita — SPD esterno 20 kV opzionale
Controllore termico	Controllore termico NTC-ETM DIGITAL — sonda NTC su matrice LED e driver, soglia digitale programmabile via NFC, riduzione automatica della corrente al superamento della soglia
Regolazione & telegestione	DALI-2 · D4i + DT8 · profili autonomi · attacco Zhaga Book 18 — LidarMesh CMS TALQ 2.7.1 (opzione LD)
Garanzia	7 anni — 10 anni opzionale (W10)
