D-SLS-03 — Columna luminosa cigarro

Name: D-SLS-03 — Columna luminosa cigarro
Brand: D-SLS
SKU: D-SLS-03

Módulo Ø200 × 2 m · 20–150 W

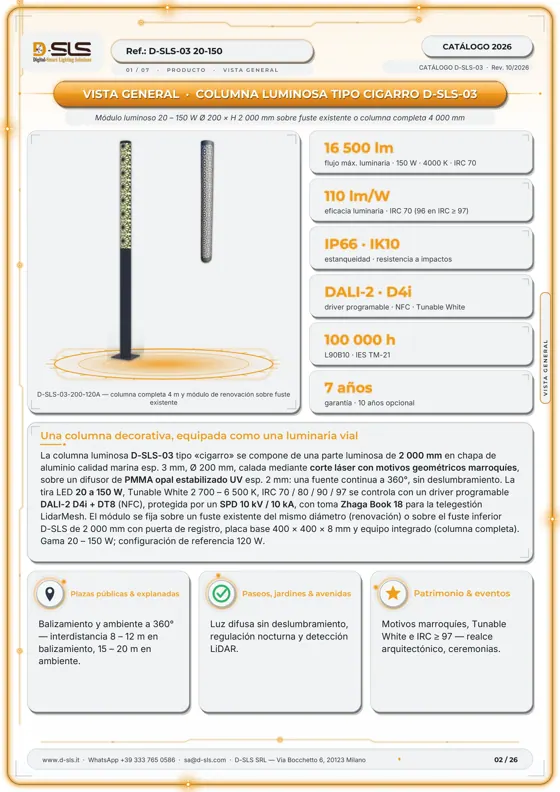

La D-SLS-03 es una columna luminosa tipo cigarro: un módulo de Ø 200 × 2 000 mm en chapa de aluminio marino calada con láser con motivos marroquíes y difusor opal a 360°. Se monta sobre un fuste existente o como columna completa de 4 m, de 20 a 150 W, con reproducción cromática hasta IRC 97 y blanco regulable: ideal para plazas, paseos marítimos, explanadas y jardines.

16 500 lmflujo máximo

20 – 150 Wpotencias

IP66 · IK10estanqueidad · impactos

DALI-2 · D4icontrol

Hojear el catálogo Descargar el PDF Solicitar presupuesto WhatsApp

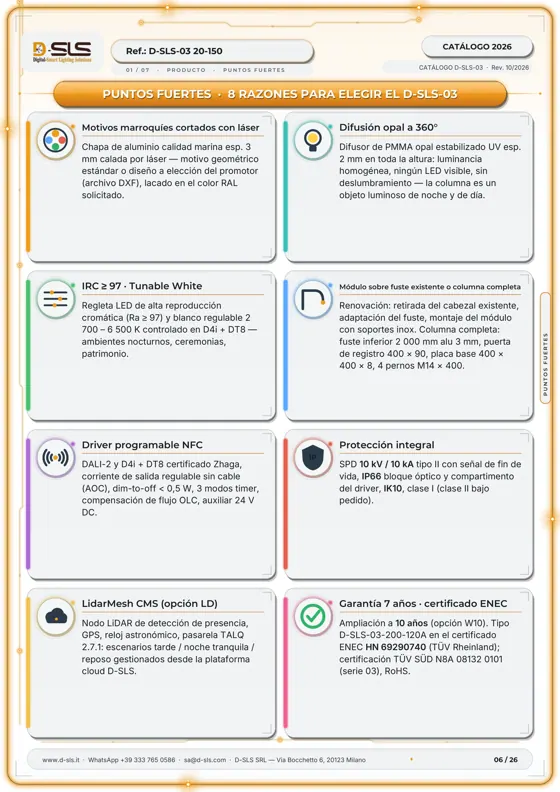

Puntos fuertes

Motivos marroquíes cortados con láser

Chapa de aluminio calidad marina de 3 mm calada por láser — motivo geométrico estándar o diseño a elección del promotor (archivo DXF), termolacado en el color RAL solicitado.

Difusión opal a 360°

Difusor de PMMA opal estabilizado UV, esp. 2 mm, en toda la altura: luminancia homogénea, ningún LED visible, sin deslumbramiento — la columna es un objeto luminoso de noche y de día.

IRC ≥ 97 · Tunable White

Tira LED de alta reproducción cromática (Ra ≥ 97) y blanco regulable 2 700 – 6 500 K controlado en D4i + DT8 — ambientes nocturnos, ceremonias, patrimonio.

Driver programable NFC

DALI-2 y D4i + DT8 certificado Zhaga, corriente de salida regulable inalámbrica (AOC), dim-to-off < 0,5 W, 3 modos de temporizador, compensación de flujo OLC, auxiliar 24 V DC.

Protección integral

SPD 10 kV / 10 kA tipo II con señal de fin de vida, IP66 parte luminosa y compartimento del driver, IK10, clase I (clase II bajo pedido).

LidarMesh CMS (opción LD)

Nodo LiDAR de detección de presencia, GPS, reloj astronómico, pasarela TALQ 2.7.1: escenarios tarde / noche tranquila / reposo gestionados desde la plataforma cloud D-SLS.

Garantía 7 años · certificado ENEC

Ampliación a 10 años (opción W10). Tipo D-SLS-03-200-120A en el certificado ENEC HN 69290740 (TÜV Rheinland); certificación TÜV SÜD N8A 08132 0101 (serie 03), RoHS.

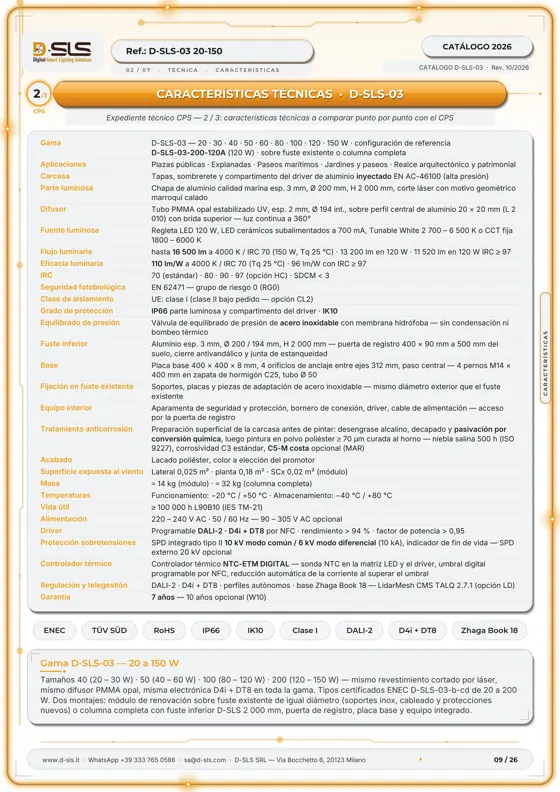

Características técnicas

Gama	D-SLS-03 — 20 · 30 · 40 · 50 · 60 · 80 · 100 · 120 · 150 W · configuración de referencia D-SLS-03-200-120A (120 W) · sobre fuste existente o columna completa
Aplicaciones	Plazas públicas · Explanadas · Paseos marítimos · Jardines y paseos · Iluminación arquitectónica y patrimonial
Carcasa	Bridas, sombrerete y compartimento del driver en aluminio inyectado EN AC-46100 (fundido a alta presión)
Parte luminosa	Chapa de aluminio calidad marina esp. 3 mm, Ø 200 mm, H 2 000 mm, corte láser con motivo geométrico marroquí calado
Difusor	Tubo PMMA opal estabilizado UV, esp. 2 mm, Ø 194 int., sobre perfil central de aluminio 20 × 20 mm (L 2 010) con brida superior — luz continua a 360°
Fuente luminosa	Banda LED 120 W, LED cerámicos subalimentados a 700 mA, Tunable White 2 700 – 6 500 K o CCT fija 1800 – 6000 K
Flujo de luminaria	hasta 16 500 lm a 4000 K / IRC 70 (150 W, Tq 25 °C) · 13 200 lm en 120 W · 11 520 lm en 120 W IRC ≥ 97
Eficacia de la luminaria	110 lm/W a 4000 K / IRC 70 (Tq 25 °C) · 96 lm/W con IRC ≥ 97
IRC	70 (estándar) · 80 · 90 · 97 (opción HC) · SDCM < 3
Seguridad fotobiológica	EN 62471 — grupo de riesgo 0 (RG0)
Clase de aislamiento	UE: clase I (clase II bajo pedido — opción CL2)
Grado de protección	IP66 parte óptica y compartimento del driver · IK10
Equilibrado de presión	Válvula de equilibrado en acero inoxidable con membrana hidrófoba — sin condensación ni bombeo térmico
Fuste inferior	Aluminio esp. 3 mm, Ø 200 / 194 mm, H 2 000 mm — puerta de registro 400 × 90 mm a 500 mm del suelo, cierre antivandálico y junta de estanqueidad
Base	Placa 400 × 400 × 8 mm, 4 colisos de anclaje a 312 mm entre ejes, paso central — 4 pernos M14 × 400 mm sobre dado de hormigón C25, vaina Ø 50
Fijación sobre fuste existente	Soportes, placas y piezas de adaptación de acero inoxidable — mismo diámetro exterior que el fuste existente
Equipamiento interior	Aparamenta de seguridad y protección, regleta de conexión, driver, cable de alimentación — acceso por la puerta de registro
Tratamiento anticorrosión	Preparación superficial de la carcasa antes de pintar: desengrase alcalino, decapado y pasivación por conversión química, luego pintura en polvo poliéster ≥ 70 µm curada al horno — niebla salina 500 h (ISO 9227), corrosividad C3 estándar, C5-M costa opcional (MAR)
Acabado	Lacado en polvo poliéster, color a elección de la propiedad
Superficie expuesta al viento	Lateral 0,025 m² · planta 0,18 m² · SCx 0,02 m² (módulo)
Peso	≈ 14 kg (módulo) · ≈ 32 kg (columna completa)
Temperaturas	Funcionamiento: −20 °C / +50 °C · Almacenamiento: −40 °C / +80 °C
Vida útil	≥ 100 000 h L90B10 (IES TM-21)
Alimentación	220 – 240 V AC · 50 / 60 Hz — 90 – 305 V AC opcional
Driver	Programable DALI-2 · D4i + DT8 por NFC · rendimiento > 94 % · factor de potencia > 0,95
Protección sobretensiones	SPD integrado tipo II 10 kV modo común / 6 kV modo diferencial (10 kA), indicador de fin de vida — SPD externo 20 kV opcional
Controlador térmico	Controlador térmico NTC-ETM DIGITAL — sonda NTC en la matriz LED y el driver, umbral digital programable por NFC, reducción automática de corriente al superar el umbral
Regulación & telegestión	DALI-2 · D4i + DT8 · perfiles autónomos · base Zhaga Book 18 — LidarMesh CMS TALQ 2.7.1 (opción LD)
Garantía	7 años — 10 años opcional (W10)
