D-SLS-03

D-SLS-03 — عمود ضوئي أسطواني

Name: D-SLS-03 — عمود ضوئي أسطواني
Brand: D-SLS
SKU: D-SLS-03

وحدة Ø200 × 2 م · 20–150 واط

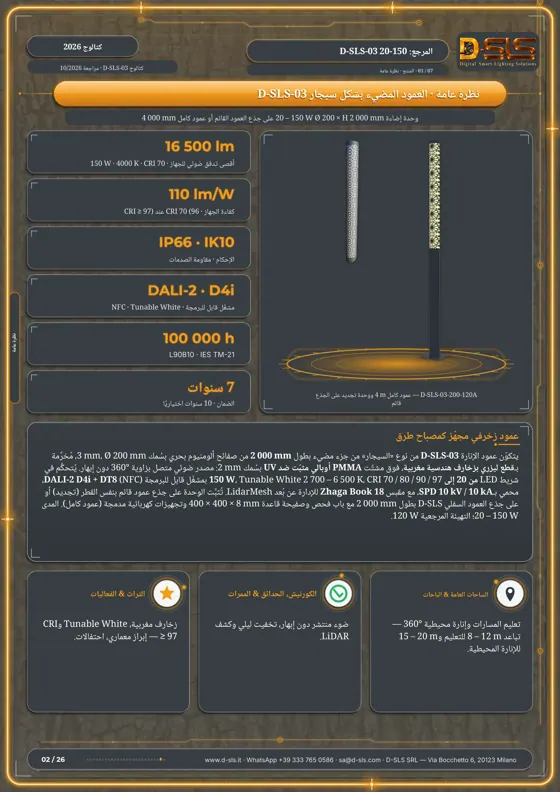

D-SLS-03 عمود ضوئي على شكل سيجار: وحدة بقطر 200 مم وطول 2000 مم من صفائح الألومنيوم البحري المخرّمة بالليزر بزخارف مغربية، مع ناشر ضوء حليبي على 360°. يُركّب على عمود قائم أو كعمود كامل بطول 4 أمتار، من 20 إلى 150 واط، مع مؤشر تجسيد ألوان يصل إلى 97 ولون أبيض قابل للضبط — مثالي للساحات والكورنيش والفضاءات المفتوحة والحدائق.

16 500 lmأقصى تدفق ضوئي

20 – 150 Wنطاق القدرة

IP66 · IK10العزل · مقاومة الصدمات

DALI-2 · D4iالتحكم

تصفّح الكتالوج تنزيل ملف PDF اطلب عرض سعر واتساب

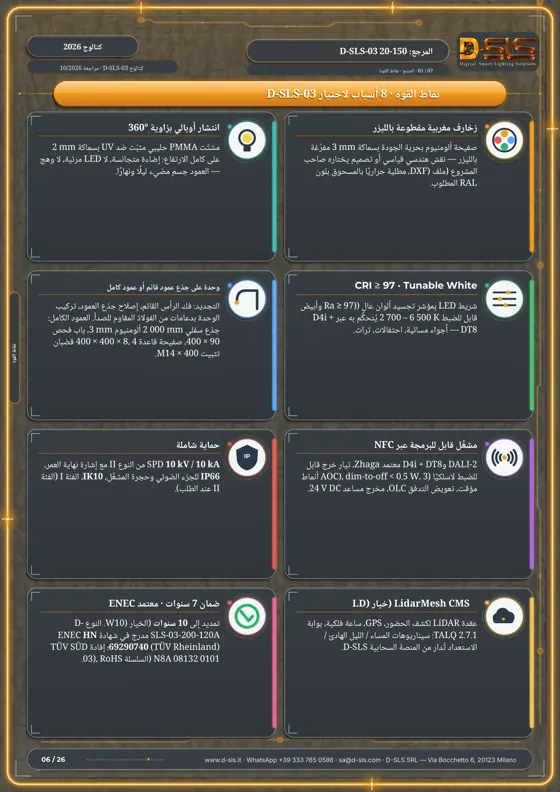

نقاط القوة

زخارف مغربية مقطوعة بالليزر

صفيحة ألومنيوم بحرية الجودة بسماكة 3 mm مفرّغة بالليزر — نقش هندسي قياسي أو تصميم يختاره صاحب المشروع (ملف DXF)، مطلية حراريًا بالمسحوق بلون RAL المطلوب.

انتشار أوبالي بزاوية 360°

مشتّت PMMA حليبي مثبّت ضد UV بسماكة 2 mm على كامل الارتفاع: إضاءة متجانسة، لا LED مرئية، لا وهج — العمود جسم مضيء ليلًا ونهارًا.

CRI ≥ 97 · Tunable White

شريط LED بمؤشر تجسيد ألوان عالٍ (Ra ≥ 97) وأبيض قابل للضبط 2 700 – 6 500 K يُتحكَّم به عبر D4i + DT8 — أجواء مسائية، احتفالات، تراث.

مشغّل قابل للبرمجة عبر NFC

DALI-2 وD4i + DT8 معتمد Zhaga، تيار خرج قابل للضبط لاسلكيًا (AOC)، dim-to-off < 0.5 W، 3 أنماط مؤقت، تعويض التدفق OLC، مخرج مساعد 24 V DC.

حماية شاملة

SPD 10 kV / 10 kA من النوع II مع إشارة نهاية العمر، IP66 للجزء الضوئي وحجرة المشغّل، IK10، الفئة I (الفئة II عند الطلب).

LidarMesh CMS (خيار LD)

عقدة LiDAR لكشف الحضور، GPS، ساعة فلكية، بوابة TALQ 2.7.1: سيناريوهات المساء / الليل الهادئ / الاستعداد تُدار من المنصة السحابية D-SLS.

ضمان 7 سنوات · معتمد ENEC

تمديد إلى 10 سنوات (الخيار W10). النوع D-SLS-03-200-120A مدرج في شهادة ENEC HN 69290740 (TÜV Rheinland)؛ إفادة TÜV SÜD N8A 08132 0101 (السلسلة 03)، RoHS.

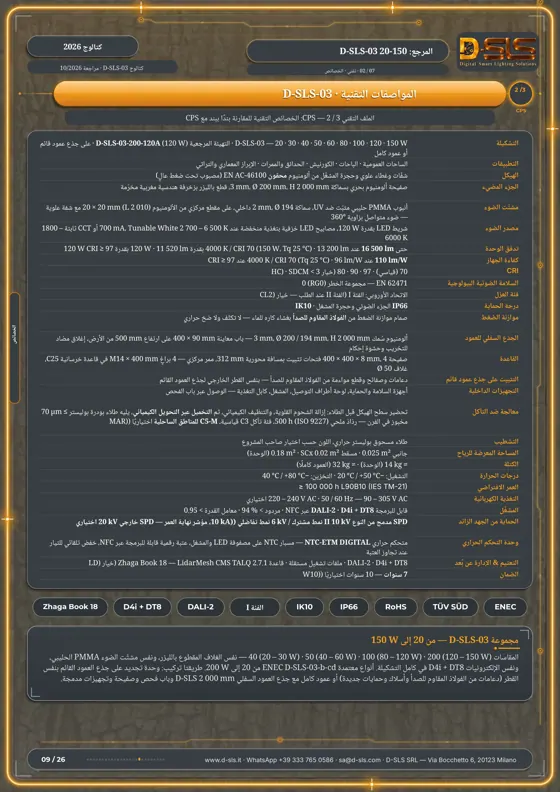

الخصائص التقنية

التشكيلة	D-SLS-03 — 20 · 30 · 40 · 50 · 60 · 80 · 100 · 120 · 150 W · التهيئة المرجعية D-SLS-03-200-120A (120 W) · على جذع عمود قائم أو عمود كامل
التطبيقات	الساحات العمومية · الباحات · الكورنيش · الحدائق والممرات · الإبراز المعماري والتراثي
الهيكل	شفّات وغطاء علوي وحجرة المشغّل من ألومنيوم محقون EN AC-46100 (مصبوب تحت ضغط عالٍ)
الجزء المضيء	صفيحة ألومنيوم بحري بسماكة 3 mm، Ø 200 mm، H 2 000 mm، قطع بالليزر بزخرفة هندسية مغربية مخرّمة
مشتّت الضوء	أنبوب PMMA حليبي مثبّت ضد UV، سماكة 2 mm، Ø 194 داخلي، على مقطع مركزي من الألومنيوم 20 × 20 mm (L 2 010) مع شفة علوية — ضوء متواصل بزاوية 360°
مصدر الضوء	شريط LED بقدرة 120 W، مصابيح LED خزفية بتغذية منخفضة عند 700 mA، Tunable White 2 700 – 6 500 K أو CCT ثابتة 1800 – 6000 K
تدفق الوحدة	حتى 16 500 lm عند 4000 K / CRI 70 (150 W، Tq 25 °C) · 13 200 lm بقدرة 120 W · 11 520 lm بقدرة 120 W CRI ≥ 97
كفاءة الجهاز	110 lm/W عند 4000 K / CRI 70 (Tq 25 °C) · 96 lm/W عند CRI ≥ 97
CRI	70 (قياسي) · 80 · 90 · 97 (خيار HC) · SDCM < 3
السلامة الضوئية البيولوجية	EN 62471 — مجموعة الخطر 0 (RG0)
فئة العزل	الاتحاد الأوروبي: الفئة I (الفئة II عند الطلب — خيار CL2)
درجة الحماية	IP66 الجزء الضوئي وحجرة المشغل · IK10
موازنة الضغط	صمام موازنة الضغط من الفولاذ المقاوم للصدأ بغشاء كاره للماء — لا تكثّف ولا ضخ حراري
الجذع السفلي للعمود	ألومنيوم سُمك 3 mm، Ø 200 / 194 mm، H 2 000 mm — باب معاينة 400 × 90 mm على ارتفاع 500 mm من الأرض، إغلاق مضاد للتخريب وحشوة إحكام
القاعدة	صفيحة 400 × 400 × 8 mm، 4 فتحات تثبيت بمسافة محورية 312 mm، ممر مركزي — 4 براغٍ M14 × 400 mm في قاعدة خرسانية C25، غلاف Ø 50
التثبيت على جذع عمود قائم	دعامات وصفائح وقطع مواءمة من الفولاذ المقاوم للصدأ — بنفس القطر الخارجي لجذع العمود القائم
التجهيزات الداخلية	أجهزة السلامة والحماية، لوحة أطراف التوصيل، المشغل، كابل التغذية — الوصول عبر باب الفحص
معالجة ضد التآكل	تحضير سطح الهيكل قبل الطلاء: إزالة الشحوم القلوية، والتنظيف الكيميائي، ثم التخميل عبر التحويل الكيميائي، يليه طلاء بودرة بوليستر ≥ 70 µm مخبوز في الفرن — رذاذ ملحي 500 h (ISO 9227)، فئة تآكل C3 قياسية، C5-M للمناطق الساحلية اختياريًا (MAR)
التشطيب	طلاء مسحوق بوليستر حراري، اللون حسب اختيار صاحب المشروع
المساحة المعرضة للرياح	جانبي 0.025 m² · مسقط 0.18 m² · SCx 0.02 m² (الوحدة)
الكتلة	≈ 14 kg (الوحدة) · ≈ 32 kg (العمود كاملًا)
درجات الحرارة	التشغيل: −20 °C / +50 °C · التخزين: −40 °C / +80 °C
العمر الافتراضي	≥ 100 000 h L90B10 (IES TM-21)
التغذية الكهربائية	220 – 240 V AC · 50 / 60 Hz — 90 – 305 V AC اختياري
المشغّل	قابل للبرمجة DALI-2 · D4i + DT8 عبر NFC · مردود > 94 % · معامل القدرة > 0.95
الحماية من الجهد الزائد	SPD مدمج من النوع II 10 kV نمط مشترك / 6 kV نمط تفاضلي (10 kA)، مؤشر نهاية العمر — SPD خارجي 20 kV اختياري
وحدة التحكم الحراري	متحكم حراري NTC-ETM DIGITAL — مسبار NTC على مصفوفة LED والمشغل، عتبة رقمية قابلة للبرمجة عبر NFC، خفض تلقائي للتيار عند تجاوز العتبة
التعتيم & الإدارة عن بُعد	DALI-2 · D4i + DT8 · ملفات تشغيل مستقلة · قاعدة Zhaga Book 18 — LidarMesh CMS TALQ 2.7.1 (خيار LD)
الضمان	7 سنوات — 10 سنوات اختياريًا (W10)
