D-SLS-03 — Colonne lumineuse cigare

Name: D-SLS-03 — Colonne lumineuse cigare
Brand: D-SLS
SKU: D-SLS-03

Module Ø200 × 2 m · 20–150 W

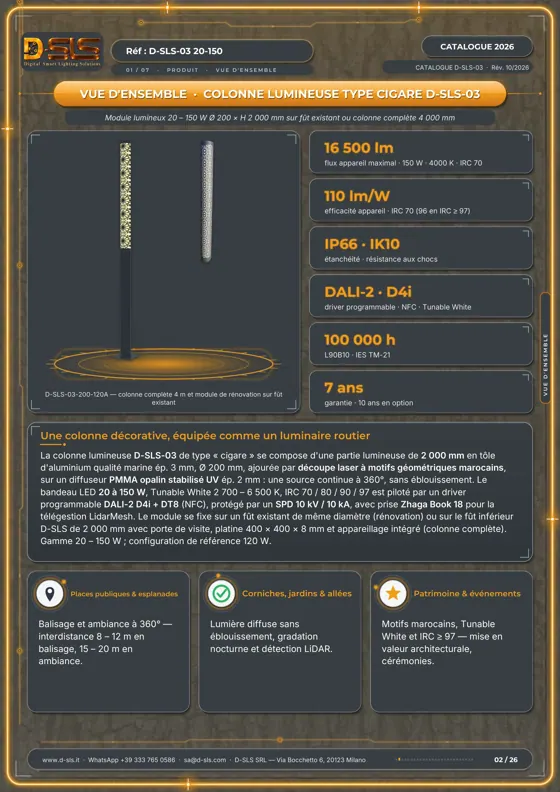

Le D-SLS-03 est une colonne lumineuse de type cigare : un module de Ø 200 × 2 000 mm en tôle d'aluminium marine ajourée au laser de motifs marocains, avec diffuseur opalin à 360°. Il se pose sur un fût existant ou en colonne complète de 4 m, de 20 à 150 W, avec un rendu des couleurs jusqu'à IRC 97 et un blanc réglable — idéal pour les places, corniches, esplanades et jardins.

16 500 lmflux maximal

20 – 150 Wpuissances

IP66 · IK10étanchéité · chocs

DALI-2 · D4ipilotage

Feuilleter le catalogue Télécharger le PDF Demander un devis WhatsApp

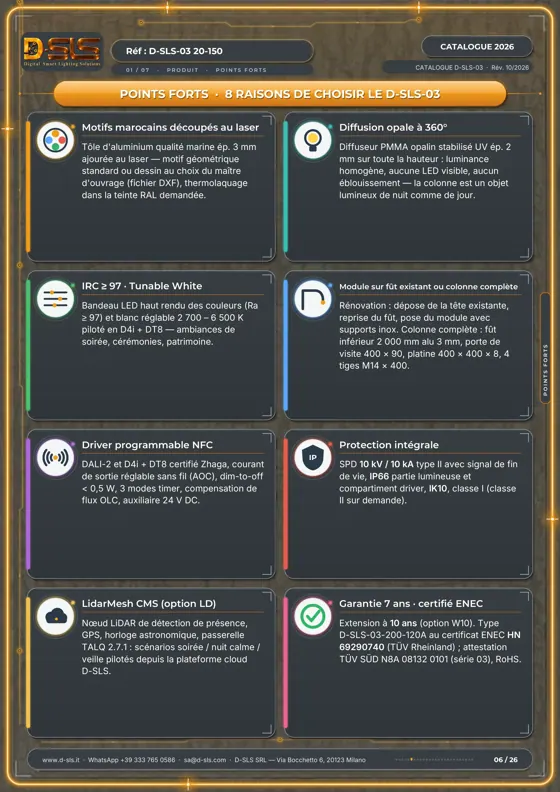

Points forts

Motifs marocains découpés au laser

Tôle d'aluminium qualité marine ép. 3 mm ajourée au laser — motif géométrique standard ou dessin au choix du maître d'ouvrage (fichier DXF), thermolaquage dans la teinte RAL demandée.

Diffusion opale à 360°

Diffuseur PMMA opalin stabilisé UV ép. 2 mm sur toute la hauteur : luminance homogène, aucune LED visible, aucun éblouissement — la colonne est un objet lumineux de nuit comme de jour.

IRC ≥ 97 · Tunable White

Bandeau LED haut rendu des couleurs (Ra ≥ 97) et blanc réglable 2 700 – 6 500 K piloté en D4i + DT8 — ambiances de soirée, cérémonies, patrimoine.

Driver programmable NFC

DALI-2 et D4i + DT8 certifié Zhaga, courant de sortie réglable sans fil (AOC), dim-to-off < 0,5 W, 3 modes timer, compensation de flux OLC, auxiliaire 24 V DC.

Protection intégrale

SPD 10 kV / 10 kA type II avec signal de fin de vie, IP66 partie lumineuse et compartiment driver, IK10, classe I (classe II sur demande).

LidarMesh CMS (option LD)

Nœud LiDAR de détection de présence, GPS, horloge astronomique, passerelle TALQ 2.7.1 : scénarios soirée / nuit calme / veille pilotés depuis la plateforme cloud D-SLS.

Garantie 7 ans · certifié ENEC

Extension à 10 ans (option W10). Type D-SLS-03-200-120A au certificat ENEC HN 69290740 (TÜV Rheinland) ; attestation TÜV SÜD N8A 08132 0101 (série 03), RoHS.

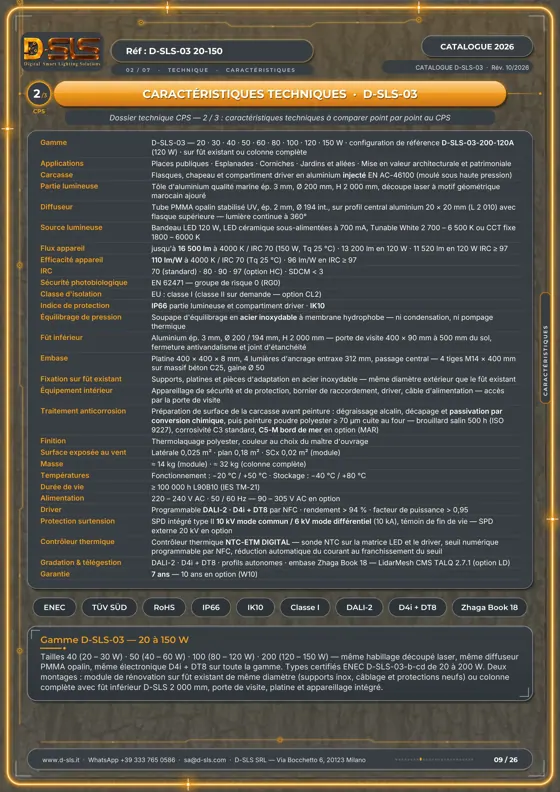

Caractéristiques techniques

Gamme	D-SLS-03 — 20 · 30 · 40 · 50 · 60 · 80 · 100 · 120 · 150 W · configuration de référence D-SLS-03-200-120A (120 W) · sur fût existant ou colonne complète
Applications	Places publiques · Esplanades · Corniches · Jardins et allées · Mise en valeur architecturale et patrimoniale
Carcasse	Flasques, chapeau et compartiment driver en aluminium injecté EN AC-46100 (moulé sous haute pression)
Partie lumineuse	Tôle d'aluminium qualité marine ép. 3 mm, Ø 200 mm, H 2 000 mm, découpe laser à motif géométrique marocain ajouré
Diffuseur	Tube PMMA opalin stabilisé UV, ép. 2 mm, Ø 194 int., sur profil central aluminium 20 × 20 mm (L 2 010) avec flasque supérieure — lumière continue à 360°
Source lumineuse	Bandeau LED 120 W, LED céramique sous-alimentées à 700 mA, Tunable White 2 700 – 6 500 K ou CCT fixe 1800 – 6000 K
Flux appareil	jusqu'à 16 500 lm à 4000 K / IRC 70 (150 W, Tq 25 °C) · 13 200 lm en 120 W · 11 520 lm en 120 W IRC ≥ 97
Efficacité appareil	110 lm/W à 4000 K / IRC 70 (Tq 25 °C) · 96 lm/W en IRC ≥ 97
IRC	70 (standard) · 80 · 90 · 97 (option HC) · SDCM < 3
Sécurité photobiologique	EN 62471 — groupe de risque 0 (RG0)
Classe d'isolation	EU : classe I (classe II sur demande — option CL2)
Indice de protection	IP66 partie lumineuse et compartiment driver · IK10
Équilibrage de pression	Soupape d'équilibrage en acier inoxydable à membrane hydrophobe — ni condensation, ni pompage thermique
Fût inférieur	Aluminium ép. 3 mm, Ø 200 / 194 mm, H 2 000 mm — porte de visite 400 × 90 mm à 500 mm du sol, fermeture antivandalisme et joint d'étanchéité
Embase	Platine 400 × 400 × 8 mm, 4 lumières d'ancrage entraxe 312 mm, passage central — 4 tiges M14 × 400 mm sur massif béton C25, gaine Ø 50
Fixation sur fût existant	Supports, platines et pièces d'adaptation en acier inoxydable — même diamètre extérieur que le fût existant
Équipement intérieur	Appareillage de sécurité et de protection, bornier de raccordement, driver, câble d'alimentation — accès par la porte de visite
Traitement anticorrosion	Préparation de surface de la carcasse avant peinture : dégraissage alcalin, décapage et passivation par conversion chimique, puis peinture poudre polyester ≥ 70 µm cuite au four — brouillard salin 500 h (ISO 9227), corrosivité C3 standard, C5-M bord de mer en option (MAR)
Finition	Thermolaquage polyester, couleur au choix du maître d'ouvrage
Surface exposée au vent	Latérale 0,025 m² · plan 0,18 m² · SCx 0,02 m² (module)
Masse	≈ 14 kg (module) · ≈ 32 kg (colonne complète)
Températures	Fonctionnement : −20 °C / +50 °C · Stockage : −40 °C / +80 °C
Durée de vie	≥ 100 000 h L90B10 (IES TM-21)
Alimentation	220 – 240 V AC · 50 / 60 Hz — 90 – 305 V AC en option
Driver	Programmable DALI-2 · D4i + DT8 par NFC · rendement > 94 % · facteur de puissance > 0,95
Protection surtension	SPD intégré type II 10 kV mode commun / 6 kV mode différentiel (10 kA), témoin de fin de vie — SPD externe 20 kV en option
Contrôleur thermique	Contrôleur thermique NTC-ETM DIGITAL — sonde NTC sur la matrice LED et le driver, seuil numérique programmable par NFC, réduction automatique du courant au franchissement du seuil
Gradation & télégestion	DALI-2 · D4i + DT8 · profils autonomes · embase Zhaga Book 18 — LidarMesh CMS TALQ 2.7.1 (option LD)
Garantie	7 ans — 10 ans en option (W10)
