Plateforme voirie 20–250 W

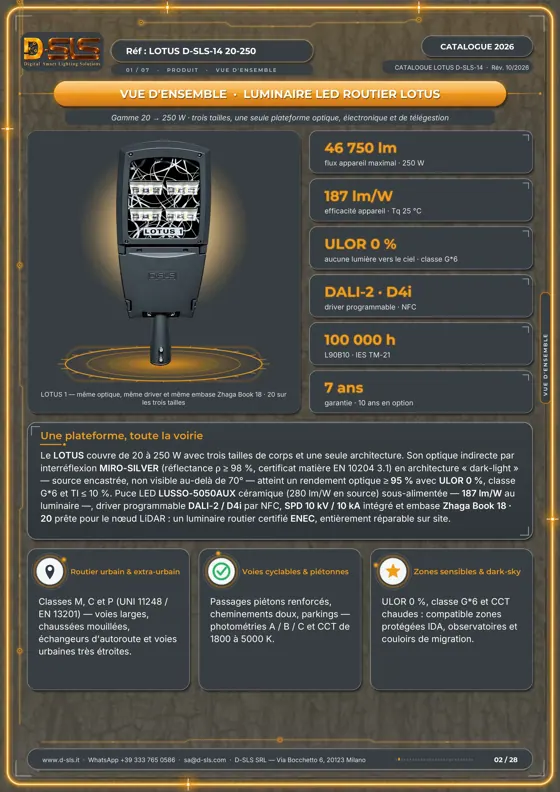

Le LOTUS D-SLS-14 est le luminaire LED routier de référence de D-SLS : trois tailles (LOTUS 3, 2 et 1) couvrent de 20 à 250 W avec la même optique, le même driver et la même embase de télégestion. Son réflecteur indirect « dark-light » (réflectance ≥ 98 %) éclaire la chaussée sans éblouir et sans aucune lumière vers le ciel (ULOR 0 %). Entièrement démontable sur site, certifié ENEC, il remplace un sodium haute pression de 250 W par un LED de 80 W.

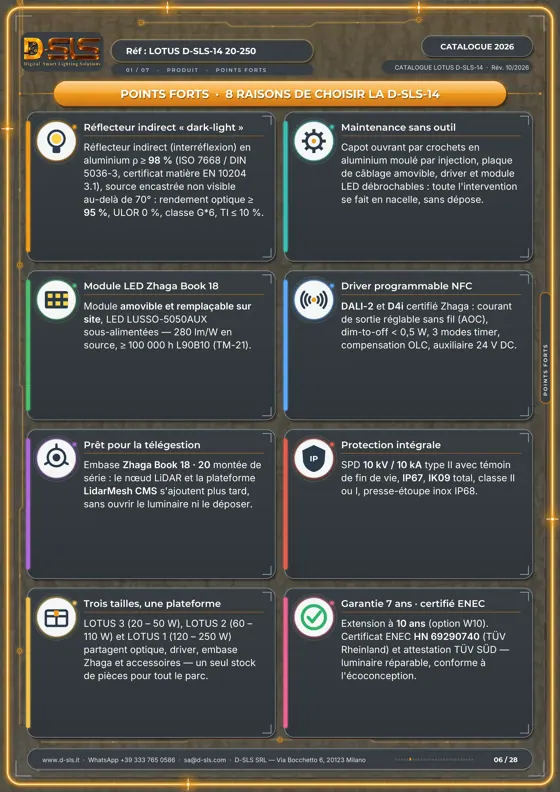

Réflecteur indirect (interréflexion) en aluminium ρ≥ 98 % (ISO 7668 / DIN 5036-3, certificat matière EN 10204 3.1), source encastrée non visible au-delà de 70° : rendement optique ≥ 95 %, ULOR 0 %, classe G*6, TI ≤ 10 %.
Capot ouvrant par crochets en aluminium moulé par injection, plaque de câblage amovible, driver et module LED débrochables : toute l'intervention se fait en nacelle, sans dépose.
Module amovible et remplaçable sur site, LED LUSSO-5050AUX sous-alimentées — 280 lm/W en source, ≥ 100 000 h L90B10 (TM-21).
DALI-2 et D4i certifié Zhaga : courant de sortie réglable sans fil (AOC), dim-to-off < 0,5 W, 3 modes timer, compensation OLC, auxiliaire 24 V DC.
Embase Zhaga Book 18 · 20 montée de série : le nœud LiDAR et la plateforme LidarMesh CMS s'ajoutent plus tard, sans ouvrir le luminaire ni le déposer.
SPD 10 kV / 10 kA type II avec témoin de fin de vie, IP67, IK09 total, classe II ou I, presse-étoupe inox IP68.
LOTUS 3 (20 – 50 W), LOTUS 2 (60 – 110 W) et LOTUS 1 (120 – 250 W) partagent optique, driver, embase Zhaga et accessoires — un seul stock de pièces pour tout le parc.
Extension à 10 ans (option W10). Certificat ENEC HN 69290740 (TÜV Rheinland) et attestation TÜV SÜD — luminaire réparable, conforme à l'écoconception.

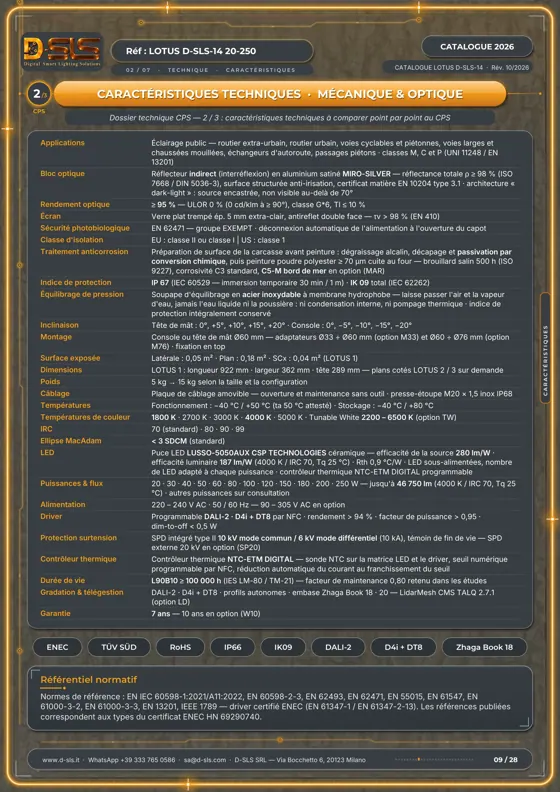

| Applications | Éclairage public — routier extra-urbain, routier urbain, voies cyclables et piétonnes, voies larges et chaussées mouillées, échangeurs d'autoroute, passages piétons · classes M, C et P (UNI 11248 / EN 13201) |
|---|---|
| Bloc optique | Réflecteur indirect (interréflexion) en aluminium satiné MIRO-SILVER — réflectance totale ρ≥ 98 % (ISO 7668 / DIN 5036-3), surface structurée anti-irisation, certificat matière EN 10204 type 3.1 · architecture « dark-light » : source encastrée, non visible au-delà de 70° |
| Rendement optique | ≥ 95 % — ULOR 0 % (0 cd/klm à ≥ 90°), classe G*6, TI ≤ 10 % |
| Écran | Verre plat trempé ép. 5 mm extra-clair, antireflet double face — τv > 98 % (EN 410) |
| Sécurité photobiologique | EN 62471 — groupe EXEMPT · déconnexion automatique de l'alimentation à l'ouverture du capot |
| Classe d'isolation | EU : classe II ou classe I | US : classe 1 |
| Traitement anticorrosion | Préparation de surface de la carcasse avant peinture : dégraissage alcalin, décapage et passivation par conversion chimique, puis peinture poudre polyester ≥ 70 µm cuite au four — brouillard salin 500 h (ISO 9227), corrosivité C3 standard, C5-M bord de mer en option (MAR) |
| Indice de protection | IP 67 (IEC 60529 — immersion temporaire 30 min / 1 m) · IK 09 total (IEC 62262) |
| Équilibrage de pression | Soupape d'équilibrage en acier inoxydable à membrane hydrophobe — laisse passer l'air et la vapeur d'eau, jamais l'eau liquide ni la poussière : ni condensation interne, ni pompage thermique · indice de protection intégralement conservé |
| Inclinaison | Tête de mât : 0°, +5°, +10°, +15°, +20° · Console : 0°, −5°, −10°, −15°, −20° |
| Montage | Console ou tête de mât Ø60 mm — adaptateurs Ø33 ÷ Ø60 mm (option M33) et Ø60 ÷ Ø76 mm (option M76) · fixation en top |
| Surface exposée | Latérale : 0,05 m² · Plan : 0,18 m² · SCx : 0,04 m² (LOTUS 1) |
| Dimensions | LOTUS 1 : longueur 922 mm · largeur 362 mm · tête 289 mm — plans cotés LOTUS 2 / 3 sur demande |
| Poids | 5 kg → 15 kg selon la taille et la configuration |
| Câblage | Plaque de câblage amovible — ouverture et maintenance sans outil · presse-étoupe M20 × 1,5 inox IP68 |
| Températures | Fonctionnement : −40 °C / +50 °C (ta 50 °C attesté) · Stockage : −40 °C / +80 °C |
| Températures de couleur | 1800 K · 2700 K · 3000 K · 4000 K · 5000 K · Tunable White 2200 – 6500 K (option TW) |
| IRC | 70 (standard) · 80 · 90 · 99 |
| Ellipse MacAdam | < 3 SDCM (standard) |
| Puissances & flux | 20 · 30 · 40 · 50 · 60 · 80 · 100 · 120 · 150 · 180 · 200 · 250 W — jusqu'à 46 750 lm (4000 K / IRC 70, Tq 25 °C) · autres puissances sur consultation |
| Alimentation | 220 – 240 V AC · 50 / 60 Hz — 90 – 305 V AC en option |
| Driver | Programmable DALI-2 · D4i + DT8 par NFC · rendement > 94 % · facteur de puissance > 0,95 · dim-to-off < 0,5 W |
| Protection surtension | SPD intégré type II 10 kV mode commun / 6 kV mode différentiel (10 kA), témoin de fin de vie — SPD externe 20 kV en option (SP20) |
| Contrôleur thermique | Contrôleur thermique NTC-ETM DIGITAL — sonde NTC sur la matrice LED et le driver, seuil numérique programmable par NFC, réduction automatique du courant au franchissement du seuil |
| Durée de vie | L90B10 ≥ 100 000 h (IES LM-80 / TM-21) — facteur de maintenance 0,80 retenu dans les études |
| Gradation & télégestion | DALI-2 · D4i + DT8 · profils autonomes · embase Zhaga Book 18 · 20 — LidarMesh CMS TALQ 2.7.1 (option LD) |
| Garantie | 7 ans — 10 ans en option (W10) |
Extrait du catalogue 2026 — document non contractuel. Fiches photométriques LDT / IES, plans et rapports d'essais sur demande.
