Plataforma viaria 20–250 W

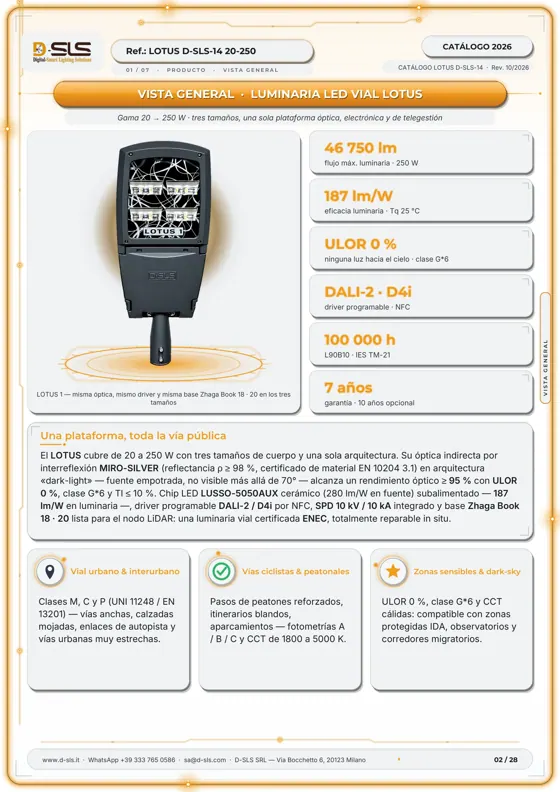

El LOTUS D-SLS-14 es la luminaria LED vial de referencia de D-SLS: tres tamaños (LOTUS 3, 2 y 1) cubren de 20 a 250 W con la misma óptica, el mismo driver y la misma base de telegestión. Su reflector indirecto «dark-light» (reflectancia ≥ 98 %) ilumina la calzada sin deslumbrar y sin luz hacia el cielo (ULOR 0 %). Totalmente desmontable in situ y con certificación ENEC, sustituye un sodio de alta presión de 250 W por un LED de 80 W.

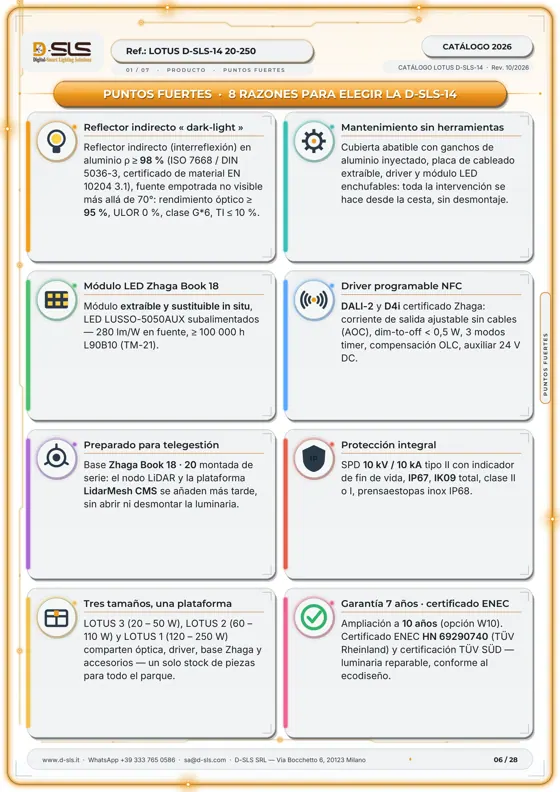

Reflector indirecto (interreflexión) de aluminio ρ≥ 98 % (ISO 7668 / DIN 5036-3, certificado de material EN 10204 3.1), fuente empotrada no visible más allá de 70°: rendimiento óptico ≥ 95 %, ULOR 0 %, clase G*6, TI ≤ 10 %.
Tapa con apertura por ganchos en aluminio inyectado, placa de cableado extraíble, driver y módulo LED enchufables: toda intervención se hace desde la cesta, sin desmontaje.
Módulo extraíble y sustituible in situ, LED LUSSO-5050AUX subalimentados — 280 lm/W en fuente, ≥ 100 000 h L90B10 (TM-21).
DALI-2 y D4i certificado Zhaga: corriente de salida ajustable sin cables (AOC), dim-to-off < 0,5 W, 3 modos timer, compensación OLC, auxiliar 24 V DC.
Base Zhaga Book 18 · 20 montada de serie: el nodo LiDAR y la plataforma LidarMesh CMS se añaden más tarde, sin abrir ni desmontar la luminaria.
SPD 10 kV / 10 kA tipo II con testigo de fin de vida, IP67, IK09 total, clase II o I, prensaestopas inox IP68.
LOTUS 3 (20 – 50 W), LOTUS 2 (60 – 110 W) y LOTUS 1 (120 – 250 W) comparten óptica, driver, base Zhaga y accesorios — un único stock de repuestos para todo el parque.
Ampliación a 10 años (opción W10). Certificado ENEC HN 69290740 (TÜV Rheinland) y certificación TÜV SÜD — luminaria reparable, conforme al ecodiseño.

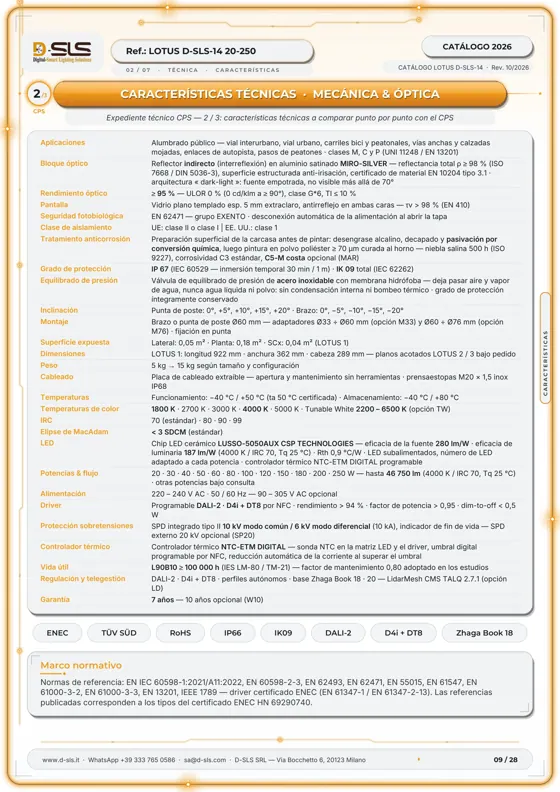

| Aplicaciones | Alumbrado público — vías interurbanas, vías urbanas, carriles bici y peatonales, calzadas anchas y mojadas, enlaces de autopista, pasos de peatones · clases M, C y P (UNI 11248 / EN 13201) |
|---|---|
| Bloque óptico | Reflector indirecto (interreflexión) de aluminio satinado MIRO-SILVER — reflectancia total ρ≥ 98 % (ISO 7668 / DIN 5036-3), superficie estructurada anti-iridiscencia, certificado de material EN 10204 tipo 3.1 · arquitectura «dark-light»: fuente empotrada, no visible más allá de 70° |
| Rendimiento óptico | ≥ 95 % — ULOR 0 % (0 cd/klm a ≥ 90°), clase G*6, TI ≤ 10 % |
| Pantalla | Vidrio plano templado extraclaro de 5 mm, antirreflejo en ambas caras — τv > 98 % (EN 410) |
| Seguridad fotobiológica | EN 62471 — grupo EXEMPT · desconexión automática de la alimentación al abrir la tapa |
| Clase de aislamiento | UE: clase II o clase I | EE. UU.: clase 1 |
| Tratamiento anticorrosión | Preparación superficial de la carcasa antes de pintar: desengrase alcalino, decapado y pasivación por conversión química, luego pintura en polvo poliéster ≥ 70 µm curada al horno — niebla salina 500 h (ISO 9227), corrosividad C3 estándar, C5-M costa opcional (MAR) |
| Grado de protección | IP 67 (IEC 60529 — inmersión temporal 30 min / 1 m) · IK 09 total (IEC 62262) |
| Equilibrado de presión | Válvula de equilibrado de acero inoxidable con membrana hidrófoba — deja pasar aire y vapor de agua, nunca agua líquida ni polvo: sin condensación interna ni bombeo térmico · grado de protección íntegramente conservado |
| Inclinación | Punta de poste: 0°, +5°, +10°, +15°, +20° · Brazo: 0°, −5°, −10°, −15°, −20° |
| Montaje | Brazo o punta de poste Ø60 mm — adaptadores Ø33 ÷ Ø60 mm (opción M33) y Ø60 ÷ Ø76 mm (opción M76) · fijación superior |
| Superficie expuesta | Lateral: 0,05 m² · Planta: 0,18 m² · SCx: 0,04 m² (LOTUS 1) |
| Dimensiones | LOTUS 1: longitud 922 mm · anchura 362 mm · cabezal 289 mm — planos acotados LOTUS 2 / 3 bajo pedido |
| Peso | 5 kg → 15 kg según tamaño y configuración |
| Cableado | Placa de cableado extraíble — apertura y mantenimiento sin herramientas · prensaestopas M20 × 1,5 inox IP68 |
| Temperaturas | Funcionamiento: −40 °C / +50 °C (ta 50 °C acreditado) · Almacenamiento: −40 °C / +80 °C |
| Temperaturas de color | 1800 K · 2700 K · 3000 K · 4000 K · 5000 K · Tunable White 2200 – 6500 K (opción TW) |
| IRC | 70 (estándar) · 80 · 90 · 99 |
| Elipse de MacAdam | < 3 SDCM (estándar) |
| Potencias & flujo | 20 · 30 · 40 · 50 · 60 · 80 · 100 · 120 · 150 · 180 · 200 · 250 W — hasta 46 750 lm (4000 K / IRC 70, Tq 25 °C) · otras potencias bajo consulta |
| Alimentación | 220 – 240 V AC · 50 / 60 Hz — 90 – 305 V AC opcional |
| Driver | Programable DALI-2 · D4i + DT8 por NFC · rendimiento > 94 % · factor de potencia > 0,95 · dim-to-off < 0,5 W |
| Protección sobretensiones | SPD integrado tipo II 10 kV modo común / 6 kV modo diferencial (10 kA), indicador de fin de vida — SPD externo 20 kV opcional (SP20) |
| Controlador térmico | Controlador térmico NTC-ETM DIGITAL — sonda NTC en la matriz LED y el driver, umbral digital programable por NFC, reducción automática de corriente al superar el umbral |
| Vida útil | L90B10 ≥ 100 000 h (IES LM-80 / TM-21) — factor de mantenimiento 0,80 adoptado en los estudios |
| Regulación & telegestión | DALI-2 · D4i + DT8 · perfiles autónomos · base Zhaga Book 18 · 20 — LidarMesh CMS TALQ 2.7.1 (opción LD) |
| Garantía | 7 años — 10 años opcional (W10) |
Extracto del catálogo 2026 — documento no contractual. Archivos fotométricos LDT / IES, planos e informes de ensayo bajo pedido.
Catálogo disponible en : Français · Español · English · Italiano · 中文 · العربية
Envíenos la vía, la altura del poste y la interdistancia: le devolvemos el estudio fotométrico y la referencia adecuada.
