Piattaforma stradale 20–250 W

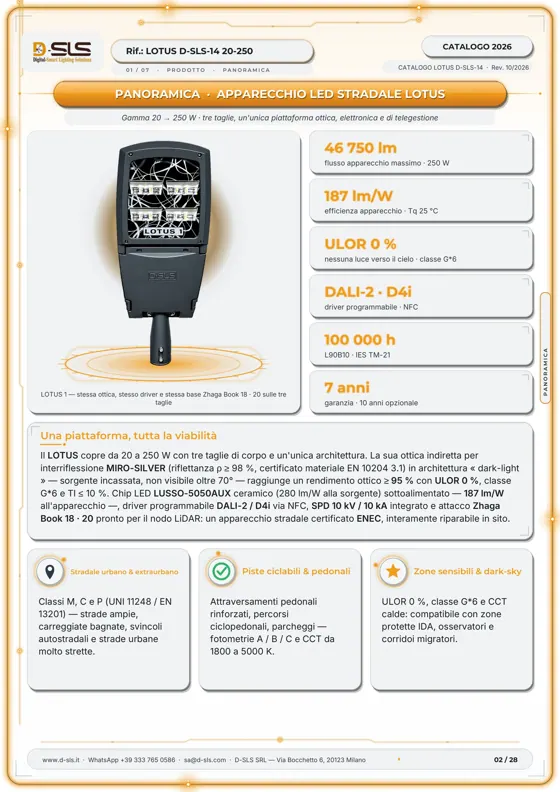

Il LOTUS D-SLS-14 è l'apparecchio LED stradale di riferimento di D-SLS: tre taglie (LOTUS 3, 2 e 1) coprono da 20 a 250 W con la stessa ottica, lo stesso driver e la stessa base per la telegestione. Il riflettore indiretto «dark-light» (riflettanza ≥ 98 %) illumina la carreggiata senza abbagliare e senza luce verso il cielo (ULOR 0 %). Completamente smontabile in sito e certificato ENEC, sostituisce un sodio alta pressione da 250 W con un LED da 80 W.

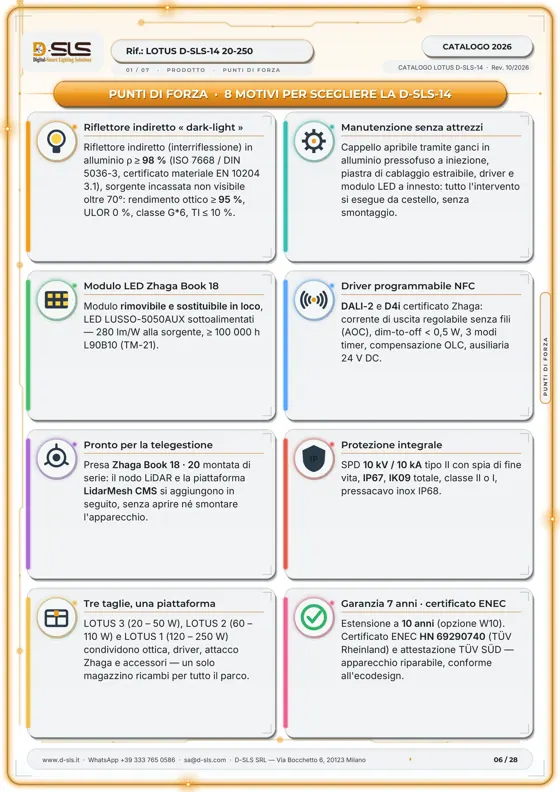

Riflettore indiretto (interriflessione) in alluminio ρ≥ 98 % (ISO 7668 / DIN 5036-3, certificato materiale EN 10204 3.1), sorgente incassata non visibile oltre 70°: rendimento ottico ≥ 95 %, ULOR 0 %, classe G*6, TI ≤ 10 %.
Calotta apribile a ganci in alluminio pressofuso, piastra di cablaggio estraibile, driver e modulo LED a innesto: ogni intervento si esegue dal cestello, senza smontaggio.
Modulo estraibile e sostituibile in loco, LED LUSSO-5050AUX sottoalimentati — 280 lm/W in sorgente, ≥ 100 000 h L90B10 (TM-21).
DALI-2 e D4i certificato Zhaga: corrente d'uscita regolabile senza fili (AOC), dim-to-off < 0,5 W, 3 modi timer, compensazione OLC, ausiliaria 24 V DC.
Presa Zhaga Book 18 · 20 montata di serie: il nodo LiDAR e la piattaforma LidarMesh CMS si aggiungono in seguito, senza aprire né smontare l'apparecchio.
SPD 10 kV / 10 kA tipo II con spia di fine vita, IP67, IK09 totale, classe II o I, pressacavo inox IP68.
LOTUS 3 (20 – 50 W), LOTUS 2 (60 – 110 W) e LOTUS 1 (120 – 250 W) condividono ottica, driver, base Zhaga e accessori — un unico stock di ricambi per tutto il parco.
Estensione a 10 anni (opzione W10). Certificato ENEC HN 69290740 (TÜV Rheinland) e attestato TÜV SÜD — apparecchio riparabile, conforme all'ecodesign.

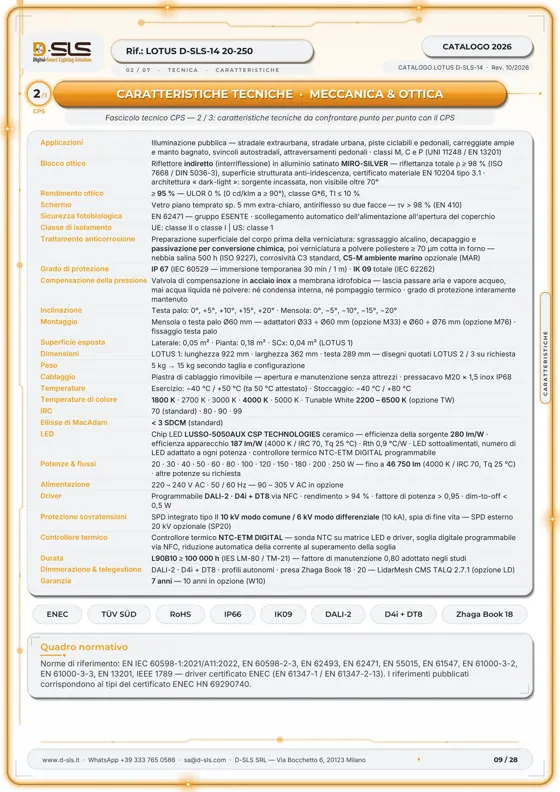

| Applicazioni | Illuminazione pubblica — strade extraurbane, strade urbane, piste ciclabili e pedonali, carreggiate ampie e bagnate, svincoli autostradali, attraversamenti pedonali · classi M, C e P (UNI 11248 / EN 13201) |
|---|---|
| Gruppo ottico | Riflettore indiretto (interriflessione) in alluminio satinato MIRO-SILVER — riflettanza totale ρ≥ 98 % (ISO 7668 / DIN 5036-3), superficie strutturata anti-iridescenza, certificato materiale EN 10204 tipo 3.1 · architettura « dark-light »: sorgente incassata, non visibile oltre 70° |
| Rendimento ottico | ≥ 95 % — ULOR 0 % (0 cd/klm a ≥ 90°), classe G*6, TI ≤ 10 % |
| Display | Vetro piano temprato extrachiaro sp. 5 mm, antiriflesso su entrambe le facce — τv > 98 % (EN 410) |
| Sicurezza fotobiologica | EN 62471 — gruppo EXEMPT · scollegamento automatico dell'alimentazione all'apertura del coperchio |
| Classe di isolamento | UE: classe II o classe I | USA: classe 1 |
| Trattamento anticorrosione | Preparazione della superficie della carcassa prima della verniciatura: sgrassaggio alcalino, decapaggio e passivazione per conversione chimica, poi verniciatura a polvere poliestere ≥ 70 µm cotta in forno — nebbia salina 500 h (ISO 9227), corrosività C3 standard, C5-M ambiente marino opzionale (MAR) |
| Grado di protezione | IP 67 (IEC 60529 — immersione temporanea 30 min / 1 m) · IK 09 totale (IEC 62262) |
| Equilibratura della pressione | Valvola di equilibratura in acciaio inox a membrana idrofoba — lascia passare aria e vapore acqueo, mai acqua liquida né polvere: niente condensa interna né pompaggio termico · grado di protezione interamente mantenuto |
| Inclinazione | Testa palo: 0°, +5°, +10°, +15°, +20° · Mensola: 0°, −5°, −10°, −15°, −20° |
| Montaggio | Braccio o testapalo Ø60 mm — adattatori Ø33 ÷ Ø60 mm (opzione M33) e Ø60 ÷ Ø76 mm (opzione M76) · fissaggio dall'alto |
| Superficie esposta | Laterale: 0,05 m² · In pianta: 0,18 m² · SCx: 0,04 m² (LOTUS 1) |
| Dimensioni | LOTUS 1: lunghezza 922 mm · larghezza 362 mm · testa 289 mm — disegni quotati LOTUS 2 / 3 su richiesta |
| Peso | 5 kg → 15 kg secondo dimensione e configurazione |
| Cablaggio | Piastra di cablaggio estraibile — apertura e manutenzione senza attrezzi · pressacavo M20 × 1,5 inox IP68 |
| Temperature | Funzionamento: −40 °C / +50 °C (ta 50 °C attestato) · Stoccaggio: −40 °C / +80 °C |
| Temperature di colore | 1800 K · 2700 K · 3000 K · 4000 K · 5000 K · Tunable White 2200 – 6500 K (opzione TW) |
| IRC | 70 (standard) · 80 · 90 · 99 |
| Ellisse di MacAdam | < 3 SDCM (standard) |
| Potenze & flussi | 20 · 30 · 40 · 50 · 60 · 80 · 100 · 120 · 150 · 180 · 200 · 250 W — fino a 46 750 lm (4000 K / IRC 70, Tq 25 °C) · altre potenze su richiesta |
| Alimentazione | 220 – 240 V AC · 50 / 60 Hz — 90 – 305 V AC in opzione |
| Driver | Programmabile DALI-2 · D4i + DT8 via NFC · rendimento > 94 % · fattore di potenza > 0,95 · dim-to-off < 0,5 W |
| Protezione sovratensioni | SPD integrato tipo II 10 kV modo comune / 6 kV modo differenziale (10 kA), spia di fine vita — SPD esterno 20 kV opzionale (SP20) |
| Controllore termico | Controllore termico NTC-ETM DIGITAL — sonda NTC su matrice LED e driver, soglia digitale programmabile via NFC, riduzione automatica della corrente al superamento della soglia |
| Durata di vita | L90B10 ≥ 100 000 h (IES LM-80 / TM-21) — fattore di manutenzione 0,80 adottato negli studi |
| Regolazione & telegestione | DALI-2 · D4i + DT8 · profili autonomi · base Zhaga Book 18 · 20 — LidarMesh CMS TALQ 2.7.1 (opzione LD) |
| Garanzia | 7 anni — 10 anni opzionale (W10) |
Estratto dal catalogo 2026 — documento non contrattuale. File fotometrici LDT / IES, disegni e rapporti di prova su richiesta.
Catalogo disponibile in : Français · Español · English · Italiano · 中文 · العربية
Inviateci la strada, l'altezza del palo e l'interdistanza: vi rimandiamo lo studio fotometrico e il codice adatto.
