D-SLS-14 LOTUS

LOTUS — الإنارة الطرقية

Name: LOTUS — الإنارة الطرقية
Brand: D-SLS
SKU: D-SLS-14 LOTUS

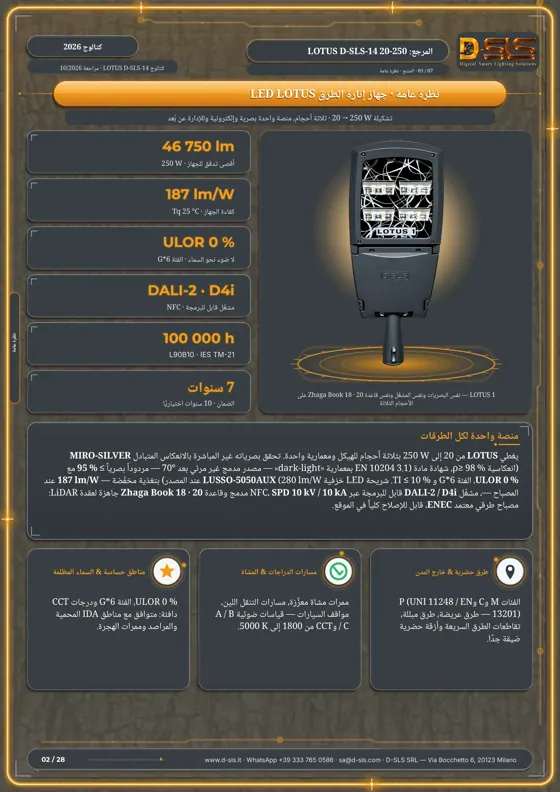

منصة طرقية 20–250 واط

لوتس D-SLS-14 هو المصباح الطرقي المرجعي لدى D-SLS: ثلاثة أحجام (LOTUS 3 و2 و1) تغطي من 20 إلى 250 واط بنفس البصريات ونفس المشغّل ونفس قاعدة الإدارة عن بُعد. عاكسه غير المباشر «dark-light» (انعكاسية ≥ 98 %) يضيء الطريق دون إبهار ودون أي ضوء نحو السماء (ULOR 0 %). قابل للتفكيك بالكامل في الموقع وحاصل على شهادة ENEC، ويعوّض مصباح صوديوم عالي الضغط 250 واط بمصباح LED بقدرة 80 واط.

46 750 lmأقصى تدفق ضوئي

187 lm/Wكفاءة الجهاز

20 – 250 Wنطاق القدرة

IP67 · IK09العزل · مقاومة الصدمات

DALI-2 · D4iالتحكم

7 سنوات · 10 اختياريالضمان

تصفّح الكتالوج تنزيل ملف PDF اطلب عرض سعر واتساب

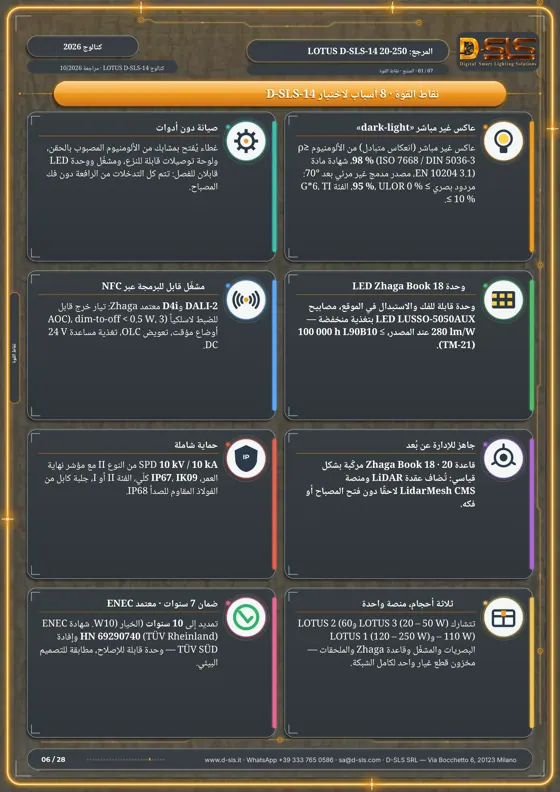

نقاط القوة

عاكس غير مباشر «dark-light»

عاكس غير مباشر (انعكاس متبادل) من الألومنيوم ρ≥ 98 % (ISO 7668 / DIN 5036-3، شهادة مادة EN 10204 3.1)، مصدر مدمج غير مرئي بعد 70°: مردود بصري ≥ 95 %، ULOR 0 %، الفئة G*6، TI ≤ 10 %.

صيانة دون أدوات

غطاء يُفتح بمشابك من الألومنيوم المصبوب بالحقن، ولوحة توصيلات قابلة للنزع، ومشغّل ووحدة LED قابلان للفصل: تتم كل التدخلات من الرافعة دون فك المصباح.

وحدة LED Zhaga Book 18

وحدة قابلة للفك والاستبدال في الموقع، مصابيح LED LUSSO-5050AUX بتغذية منخفضة — 280 lm/W عند المصدر، ≥ 100 000 h L90B10 (TM-21).

مشغّل قابل للبرمجة عبر NFC

DALI-2 وD4i معتمد Zhaga: تيار خرج قابل للضبط لاسلكياً (AOC)، dim-to-off < 0.5 W، 3 أوضاع مؤقت، تعويض OLC، تغذية مساعدة 24 V DC.

جاهز للإدارة عن بُعد

قاعدة Zhaga Book 18 · 20 مركّبة بشكل قياسي: تُضاف عقدة LiDAR ومنصة LidarMesh CMS لاحقًا دون فتح المصباح أو فكه.

حماية شاملة

SPD 10 kV / 10 kA من النوع II مع مؤشر نهاية العمر، IP67، IK09 كلّي، الفئة II أو I، جلبة كابل من الفولاذ المقاوم للصدأ IP68.

ثلاثة أحجام، منصة واحدة

تتشارك LOTUS 3 (20 – 50 W) وLOTUS 2 (60 – 110 W) وLOTUS 1 (120 – 250 W) البصريات والمشغّل وقاعدة Zhaga والملحقات — مخزون قطع غيار واحد لكامل الشبكة.

ضمان 7 سنوات · معتمد ENEC

تمديد إلى 10 سنوات (الخيار W10). شهادة ENEC HN 69290740 (TÜV Rheinland) وإفادة TÜV SÜD — وحدة قابلة للإصلاح، مطابقة للتصميم البيئي.

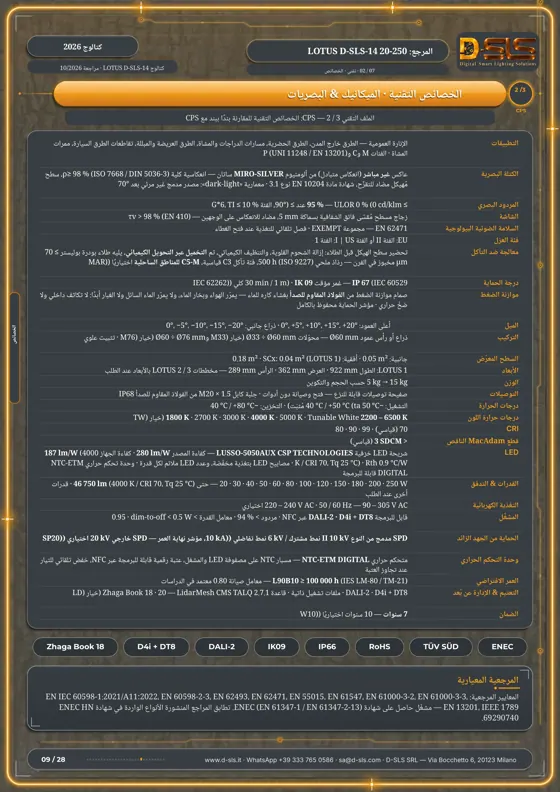

الخصائص التقنية

التطبيقات	الإنارة العمومية — الطرق خارج المدن، الطرق الحضرية، مسارات الدراجات والمشاة، الطرق العريضة والمبللة، تقاطعات الطرق السيارة، ممرات المشاة · الفئات M وC وP (UNI 11248 / EN 13201)
الكتلة البصرية	عاكس غير مباشر (انعكاس متبادل) من ألومنيوم MIRO-SILVER ساتان — انعكاسية كلية ρ≥ 98 % (ISO 7668 / DIN 5036-3)، سطح مُهيكل مضاد للتقزّح، شهادة مادة EN 10204 نوع 3.1 · معمارية «dark-light»: مصدر مدمج غير مرئي بعد 70°
المردود البصري	≥ 95 % — ULOR 0 % (0 cd/klm عند ≥ 90°)، الفئة G*6، TI ≤ 10 %
الشاشة	زجاج مسطح مُقسّى فائق الشفافية بسماكة 5 mm، مضاد للانعكاس على الوجهين — τv > 98 % (EN 410)
السلامة الضوئية البيولوجية	EN 62471 — مجموعة EXEMPT · فصل تلقائي للتغذية عند فتح الغطاء
فئة العزل	EU: الفئة II أو الفئة I \| US: الفئة 1
معالجة ضد التآكل	تحضير سطح الهيكل قبل الطلاء: إزالة الشحوم القلوية، والتنظيف الكيميائي، ثم التخميل عبر التحويل الكيميائي، يليه طلاء بودرة بوليستر ≥ 70 µm مخبوز في الفرن — رذاذ ملحي 500 h (ISO 9227)، فئة تآكل C3 قياسية، C5-M للمناطق الساحلية اختياريًا (MAR)
درجة الحماية	IP 67 (IEC 60529 — غمر مؤقت 30 min / 1 m) · IK 09 كلي (IEC 62262)
موازنة الضغط	صمام موازنة الضغط من الفولاذ المقاوم للصدأ بغشاء كاره للماء — يمرّر الهواء وبخار الماء، ولا يمرّر الماء السائل ولا الغبار أبدًا: لا تكاثف داخلي ولا ضخّ حراري · مؤشر الحماية محفوظ بالكامل
الميل	أعلى العمود: 0°، +5°، +10°، +15°، +20° · ذراع جانبي: 0°، −5°، −10°، −15°، −20°
التركيب	ذراع أو رأس عمود Ø60 mm — محوّلات Ø33 ÷ Ø60 mm (خيار M33) وØ60 ÷ Ø76 mm (خيار M76) · تثبيت علوي
السطح المعرّض	جانبية: 0.05 m² · أفقية: 0.18 m² · SCx: 0.04 m² (LOTUS 1)
الأبعاد	LOTUS 1: الطول 922 mm · العرض 362 mm · الرأس 289 mm — مخططات LOTUS 2 / 3 بالأبعاد عند الطلب
الوزن	5 kg → 15 kg حسب الحجم والتكوين
التوصيلات	صفيحة توصيلات قابلة للنزع — فتح وصيانة دون أدوات · جلبة كابل M20 × 1.5 من الفولاذ المقاوم للصدأ IP68
درجات الحرارة	التشغيل: −40 °C / +50 °C (ta 50 °C مُثبَت) · التخزين: −40 °C / +80 °C
درجات حرارة اللون	1800 K · 2700 K · 3000 K · 4000 K · 5000 K · Tunable White 2200 – 6500 K (خيار TW)
CRI	70 (قياسي) · 80 · 90 · 99
قطع MacAdam الناقص	< 3 SDCM (قياسي)
القدرات & التدفق	20 · 30 · 40 · 50 · 60 · 80 · 100 · 120 · 150 · 180 · 200 · 250 W — حتى 46 750 lm (4000 K / CRI 70، Tq 25 °C) · قدرات أخرى عند الطلب
التغذية الكهربائية	220 – 240 V AC · 50 / 60 Hz — 90 – 305 V AC اختياري
المشغّل	قابل للبرمجة DALI-2 · D4i + DT8 عبر NFC · مردود > 94 % · معامل القدرة > 0.95 · dim-to-off < 0.5 W
الحماية من الجهد الزائد	SPD مدمج من النوع II 10 kV نمط مشترك / 6 kV نمط تفاضلي (10 kA)، مؤشر نهاية العمر — SPD خارجي 20 kV اختياري (SP20)
وحدة التحكم الحراري	متحكم حراري NTC-ETM DIGITAL — مسبار NTC على مصفوفة LED والمشغل، عتبة رقمية قابلة للبرمجة عبر NFC، خفض تلقائي للتيار عند تجاوز العتبة
العمر الافتراضي	L90B10 ≥ 100 000 h (IES LM-80 / TM-21) — معامل صيانة 0.80 معتمد في الدراسات
التعتيم & الإدارة عن بُعد	DALI-2 · D4i + DT8 · ملفات تشغيل ذاتية · قاعدة Zhaga Book 18 · 20 — LidarMesh CMS TALQ 2.7.1 (خيار LD)
الضمان	7 سنوات — 10 سنوات اختياريًا (W10)
