Corona e fregio cesellati
Elementi decorativi fusi e rifiniti a mano, dorati o patinati — il dettaglio che fa approvare l'apparecchio dagli enti di tutela del patrimonio.
D-SLS-28 Couronne
D-SLS-28 — Lanterna Corona
Patrimonio · corona dorata

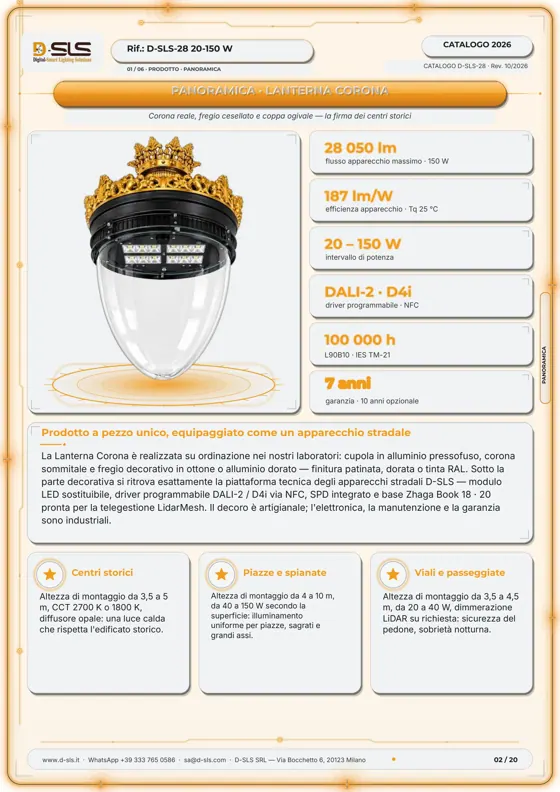

La Lanterna Corona D-SLS-28 unisce corona reale, fregio cesellato e coppa ogivale: la firma dei centri storici. Prodotta su misura nei nostri laboratori — cupola in alluminio pressofuso, decori rifiniti a mano, dorati o patinati — è equipaggiata come un apparecchio stradale: piastra LED accessibile dall'alto, driver programmabile NFC, durata di 100 000 h (L90B10) e garanzia di 7 anni.
20 – 150 Wpotenze
100 000 hdurata di vita
DALI-2 · D4icontrollo
7 anni · 10 opz.garanzia

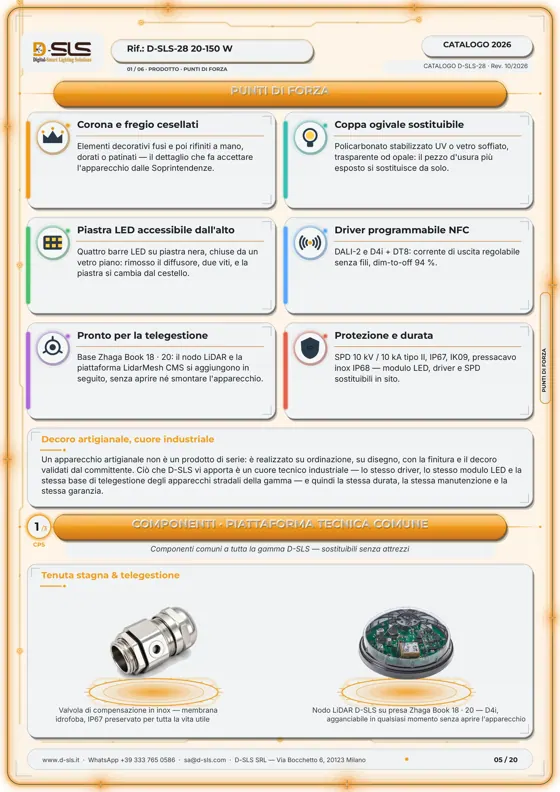

Punti di forza
Coppa ogivale sostituibile
Policarbonato stabilizzato UV o vetro soffiato, trasparente od opale: il pezzo d'usura più esposto si sostituisce da solo.
Piastra LED accessibile dall'alto
Quattro barre LED su piastra nera, chiuse da un vetro piano: si smonta la coppa, due viti, e la piastra si sostituisce dal cestello.
Driver programmabile NFC
DALI-2 e D4i + DT8: corrente di uscita regolabile senza fili, dim-to-off < 0,5 W, 3 modalità timer, compensazione del flusso OLC, rendimento > 94 %.
Pronto per la telegestione
- Attacco Zhaga Book 18 · 20: il nodo LiDAR e la piattaforma LidarMesh CMS si aggiungono in seguito, senza aprire né smontare l'apparecchio.
- Decoro artigianale, cuore industriale
Protezione e durabilità
- SPD 10 kV / 10 kA tipo II, IP67, IK09,
- pressacavo inox IP68 — modulo LED, driver e SPD sostituibili sul posto.

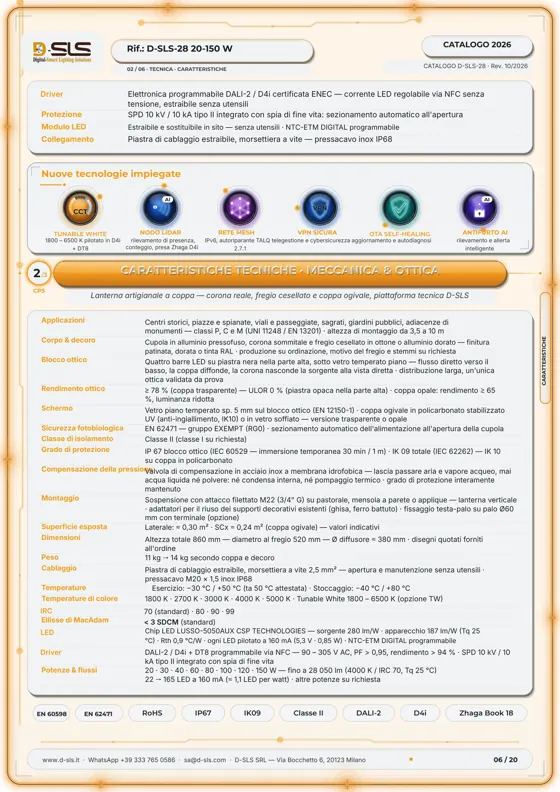

Caratteristiche tecniche
| Modulo LED | Rimovibile e sostituibile in sito — senza attrezzi · OTP NTC-ETM programmabile |
|---|---|
| Collegamento | Piastra di cablaggio estraibile, morsettiera a vite — pressacavo inox IP68 |
| 1800 – 6500 K controllato in D4i + DT8 | rilevamento di presenza, conteggio, presa Zhaga D4i |
| Applicazioni | Centri storici, piazze e spianate, viali e passeggiate, sagrati, giardini pubblici, dintorni di |
| Corpo & decoro | Cupola in alluminio pressofuso, corona sommitale e fregio cesellato in ottone o alluminio dorato — finitura patinata, dorata o colore RAL · produzione su pezzo unico, motivo del fregio e stemmi su richiesta |
| Gruppo ottico | Quattro barre LED su piastra nera nella parte alta, sotto vetro temperato piano — flusso diretto verso il basso, la |
| Rendimento ottico | ≥ 78 % (coppa trasparente) — ULOR luminanza ridotta |
| Display | Vetro piano temperato sp. 5 mm sul blocco ottico (EN 12150-1) · coppa ogivale in policarbonato stabilizzato UV |
| Sicurezza fotobiologica | EN 62471 — gruppo ESENTE (RG0) · sezionamento automatico dell'alimentazione all'apertura della cupola |
| Classe di isolamento Grado di protezione | Classe II (classe I su richiesta) |
| Equilibratura della pressione | Valvola di equilibratura in acciaio inox a membrana idrofoba — lascia passare aria e vapore acqueo, mai acqua liquida né polvere: niente condensa interna né pompaggio termico · grado di protezione interamente mantenuto |
| Montaggio | Sospensione tramite ingresso filettato M22 (3/4" G) su pastorale, mensola a muro o applique — lanterna verticale · adattatori per supporti decorativi esistenti (ghisa, ferro battuto) · fissaggio testa-palo su colonna Ø60 mm con raccordo (opzione) |
| Superficie esposta | Laterale: ≈ 0,30 m² · SCx ≈ |
| Dimensioni | Altezza totale 860 mm — diametro al fregio 520 mm — Ø coppa ≈ 380 mm · disegni quotati forniti all'ordine |
| Peso | 11 kg → 14 kg secondo coppa e decoro |
| Cablaggio | Piastra di cablaggio estraibile, morsettiera a vite 2,5 mm² — apertura e manutenzione senza utensili · pressacavo M20 × 1,5 inox IP68 |
| Temperature | Esercizio: −30 °C / +50 °C (ta 50 °C certificata) · Stoccaggio: −40 °C / +80 °C |
| Temperature di colore | 1800 K · 2700 K · 3000 K · 4000 K · 5000 K · Tunable White |
| IRC | 70 (standard) · 80 · 90 · 99 |
| Ellisse di MacAdam | < 3 SDCM (standard) |
| Driver | DALI-2 / D4i + DT8 programmabile via NFC — 90 – 305 V AC, PF > 0,95, rendimento > 94 % · SPD 10 kV / 10 kA tipo II integrato con spia di fine vita |
Estratto dal catalogo 2026 — documento non contrattuale. File fotometrici LDT / IES, disegni e rapporti di prova su richiesta.
Documentazione e download
PDF Italiano · Sfondo biancoPDF Français · WebPDF Français · HD stampaPDF Français · Sfondo neroPDF Français · Sfondo bianco
Catalogo disponibile in : Français · Español · English · Italiano · 中文 · العربية
Studio illuminotecnico gratuito
Inviateci la strada, l'altezza del palo e l'interdistanza: vi rimandiamo lo studio fotometrico e il codice adatto.
