Silhouette d'epoca
Corona, cappello e ornamenti in alluminio fuso: l'aspetto di una lanterna classica, senza compromessi sulla fotometria.
D-SLS-18
D-SLS-18 — Lanterna decorativa
Decorativo 20–150 W

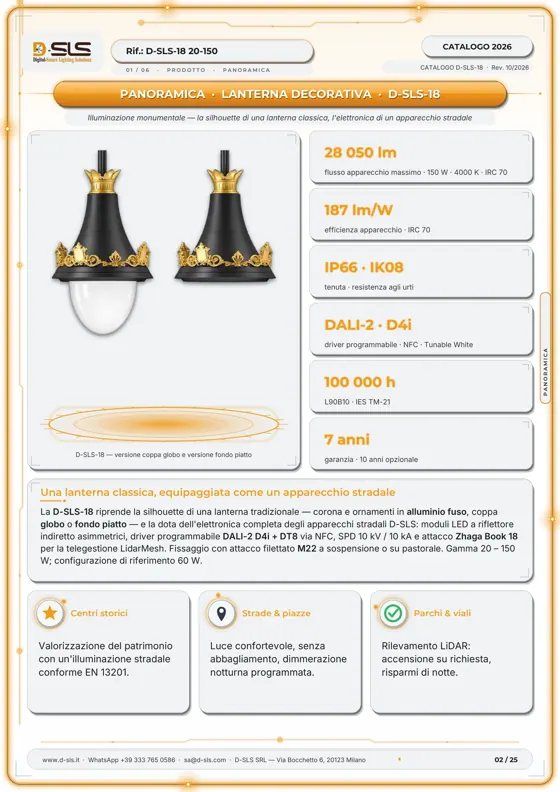

La D-SLS-18 è una lanterna decorativa per l'illuminazione storica: la silhouette di una lanterna classica con l'elettronica di un apparecchio stradale. Disponibile in versione a globo o a fondo piatto, da 20 a 150 W, raggiunge 28 050 lm con driver programmabile DALI-2 · D4i e base per la telegestione pronta per il nodo LiDAR.
28 050 lmflusso massimo
187 lm/Wefficienza apparecchio
20 – 150 Wpotenze
IP66 · IK08tenuta · urti

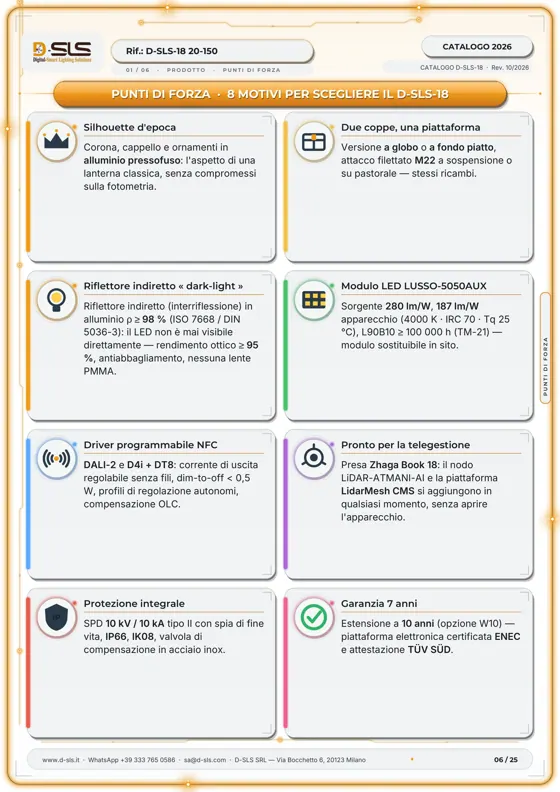

Punti di forza
Due coppe, una piattaforma
Versione globo o fondo piatto, attacco filettato M22 a sospensione o su pastorale — stessi ricambi.
Riflettore indiretto «dark-light»
Riflettore indiretto (interriflessione) in alluminio ρ≥ 98 % (ISO 7668 / DIN 5036-3): il LED non è mai visto direttamente — rendimento ottico ≥ 95 %, anti-abbagliamento, nessuna lente PMMA.
Modulo LED LUSSO-5050AUX
Sorgente 280 lm/W, 187 lm/W apparecchio (4000 K · IRC 70 · Tq 25 °C), L90B10 ≥ 100 000 h (TM-21) — modulo sostituibile in sito.
Driver programmabile NFC
DALI-2 e D4i + DT8: corrente di uscita regolabile senza fili, dim-to-off < 0,5 W, profili di dimmerazione autonomi, compensazione OLC.
Pronto per la telegestione
Presa Zhaga Book 18: il nodo LiDAR-ATMANI-AI e la piattaforma LidarMesh CMS si aggiungono in qualsiasi momento, senza aprire l'apparecchio.
Protezione integrale
SPD 10 kV / 10 kA tipo II con indicatore di fine vita, IP66, IK08, valvola di equilibratura in acciaio inox.
Garanzia 7 anni
Estensione a 10 anni (opzione W10) — piattaforma elettronica certificata ENEC e attestato TÜV SÜD.

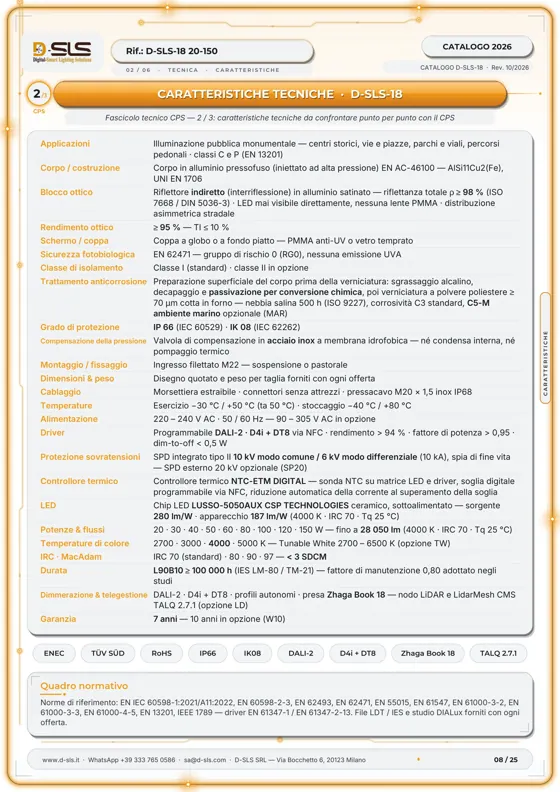

Caratteristiche tecniche
| Applicazioni | Illuminazione pubblica storica — centri storici, vie e piazze, parchi e viali, percorsi pedonali · classi C e P (EN 13201) |
|---|---|
| Corpo / costruzione | Corpo in alluminio pressofuso (ad alta pressione) EN AC-46100 — AlSi11Cu2(Fe), UNI EN 1706 |
| Gruppo ottico | Riflettore indiretto (interriflessione) in alluminio satinato — riflettanza totale ρ≥ 98 % (ISO 7668 / DIN 5036-3) · LED mai visto direttamente, nessuna lente PMMA · distribuzione asimmetrica stradale |
| Rendimento ottico | ≥ 95 % — TI ≤ 10 % |
| Schermo / coppa | Coppa a globo o a fondo piatto — PMMA anti-UV o vetro temperato |
| Sicurezza fotobiologica | EN 62471 — gruppo di rischio 0 (RG0), nessuna emissione UVA |
| Classe di isolamento | Classe I (standard) · classe II opzionale |
| Trattamento anticorrosione | Preparazione superficiale del corpo prima della verniciatura: sgrassaggio alcalino, decapaggio e passivazione per conversione chimica, poi verniciatura a polvere poliestere ≥ 70 µm cotta in forno — nebbia salina 500 h (ISO 9227), corrosività C3 standard, C5-M zona costiera in opzione (MAR) |
| Grado di protezione | IP 66 (IEC 60529) · IK 08 (IEC 62262) |
| Equilibratura della pressione | Valvola di equilibratura in acciaio inox con membrana idrofobica — né condensa interna né pompaggio termico |
| Montaggio / fissaggio | Ingresso filettato M22 — sospensione o pastorale |
| Dimensioni & peso | Disegno quotato e peso per taglia forniti con ogni offerta |
| Cablaggio | Morsettiera estraibile · connettori senza attrezzi · pressacavo M20 × 1,5 inox IP68 |
| Temperature | Funzionamento −30 °C / +50 °C (ta 50 °C) · stoccaggio −40 °C / +80 °C |
| Alimentazione | 220 – 240 V AC · 50 / 60 Hz — 90 – 305 V AC in opzione |
| Driver | Programmabile DALI-2 · D4i + DT8 via NFC · rendimento > 94 % · fattore di potenza > 0,95 · dim-to-off < 0,5 W |
| Protezione sovratensioni | SPD integrato tipo II 10 kV modo comune / 6 kV modo differenziale (10 kA), spia di fine vita — SPD esterno 20 kV opzionale (SP20) |
| Controllore termico | Controllore termico NTC-ETM DIGITAL — sonda NTC su matrice LED e driver, soglia digitale programmabile via NFC, riduzione automatica della corrente al superamento della soglia |
| Potenze & flussi | 20 · 30 · 40 · 50 · 60 · 80 · 100 · 120 · 150 W — fino a 28 050 lm (4000 K · IRC 70 · Tq 25 °C) |
| Temperature di colore | 2700 · 3000 · 4000 · 5000 K — Tunable White 2700 – 6500 K (opzione TW) |
| IRC · MacAdam | IRC 70 (standard) · 80 · 90 · 97 — < 3 SDCM |
| Durata di vita | L90B10 ≥ 100 000 h (IES LM-80 / TM-21) — fattore di manutenzione 0,80 adottato negli studi |
| Regolazione & telegestione | DALI-2 · D4i + DT8 · profili autonomi · attacco Zhaga Book 18 — nodo LiDAR e LidarMesh CMS TALQ 2.7.1 (opzione LD) |
| Garanzia | 7 anni — 10 anni opzionale (W10) |
Estratto dal catalogo 2026 — documento non contrattuale. File fotometrici LDT / IES, disegni e rapporti di prova su richiesta.
Documentazione e download
PDF Italiano · Sfondo biancoPDF Français · WebPDF Français · HD stampaPDF Français · Sfondo neroPDF Français · Sfondo bianco
Catalogo disponibile in : Français · Español · English · Italiano · 中文 · العربية
Studio illuminotecnico gratuito
Inviateci la strada, l'altezza del palo e l'interdistanza: vi rimandiamo lo studio fotometrico e il codice adatto.
Richiedi un preventivo
D-SLS-22 — Lanterna Corona a parete

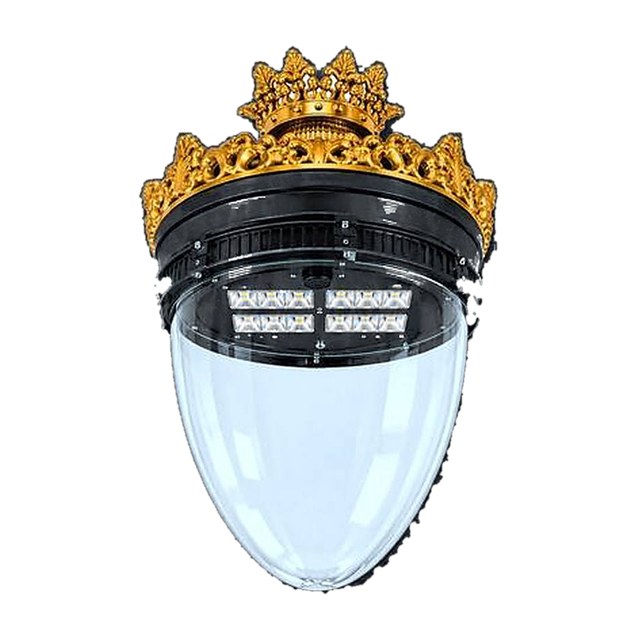

D-SLS-23 — Lanterna corona con coppa
