D-SLS-23

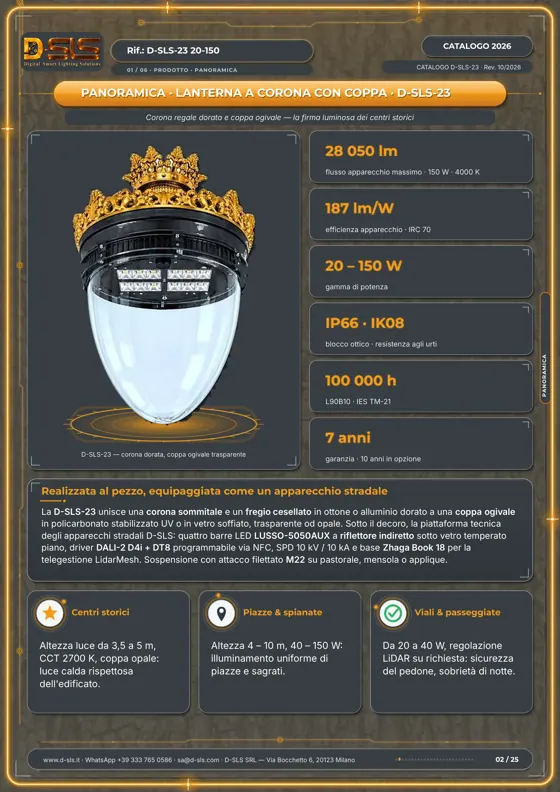

D-SLS-23 — Lanterna corona con coppa

Name: D-SLS-23 — Lanterna corona con coppa
Brand: D-SLS
SKU: D-SLS-23

Corona dorata · coppa ogivale · 20–150 W

La D-SLS-23 unisce una corona reale dorata e una coppa ogivale trasparente: la firma luminosa dei centri storici, delle piazze e dei viali di prestigio. Da 20 a 150 W e fino a 28 050 lm, integra un gruppo ottico LED ad alto rendimento, un driver programmabile DALI-2 · D4i e la base per la telegestione LidarMesh.

28 050 lmflusso massimo

187 lm/Wefficienza apparecchio

20 – 150 Wpotenze

IP66 · IK08tenuta · urti

Sfoglia il catalogo Scarica il PDF Richiedi un preventivo WhatsApp

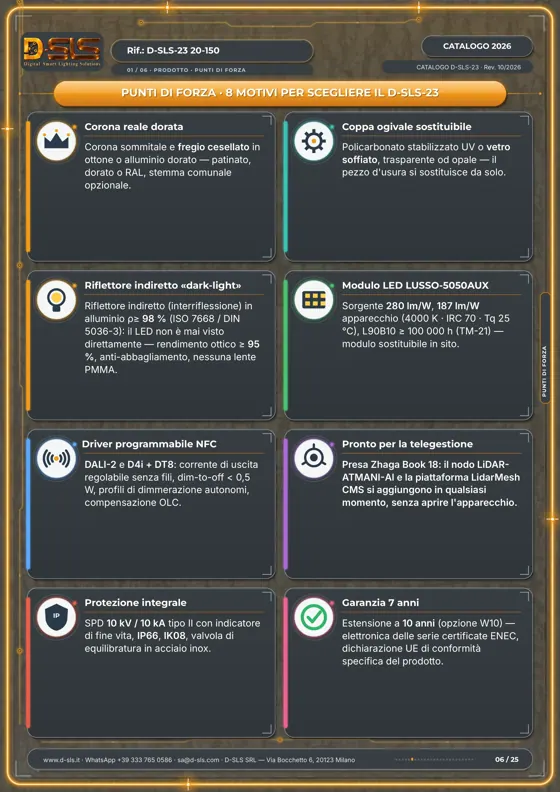

Punti di forza

Corona reale dorata

Corona sommitale e fregio cesellato in ottone o alluminio dorato — patinato, dorato o RAL, stemma comunale opzionale.

Coppa ogivale sostituibile

Policarbonato stabilizzato UV o vetro soffiato, trasparente od opale — il pezzo d'usura si sostituisce da solo.

Riflettore indiretto «dark-light»

Riflettore indiretto (interriflessione) in alluminio ρ≥ 98 % (ISO 7668 / DIN 5036-3): il LED non è mai visto direttamente — rendimento ottico ≥ 95 %, anti-abbagliamento, nessuna lente PMMA.

Modulo LED LUSSO-5050AUX

Sorgente 280 lm/W, 187 lm/W apparecchio (4000 K · IRC 70 · Tq 25 °C), L90B10 ≥ 100 000 h (TM-21) — modulo sostituibile in sito.

Driver programmabile NFC

DALI-2 e D4i + DT8: corrente di uscita regolabile senza fili, dim-to-off < 0,5 W, profili di dimmerazione autonomi, compensazione OLC.

Pronto per la telegestione

Presa Zhaga Book 18: il nodo LiDAR-ATMANI-AI e la piattaforma LidarMesh CMS si aggiungono in qualsiasi momento, senza aprire l'apparecchio.

Protezione integrale

SPD 10 kV / 10 kA tipo II con indicatore di fine vita, IP66, IK08, valvola di equilibratura in acciaio inox.

Garanzia 7 anni

Estensione a 10 anni (opzione W10) — elettronica delle serie certificate ENEC, dichiarazione UE di conformità specifica del prodotto.

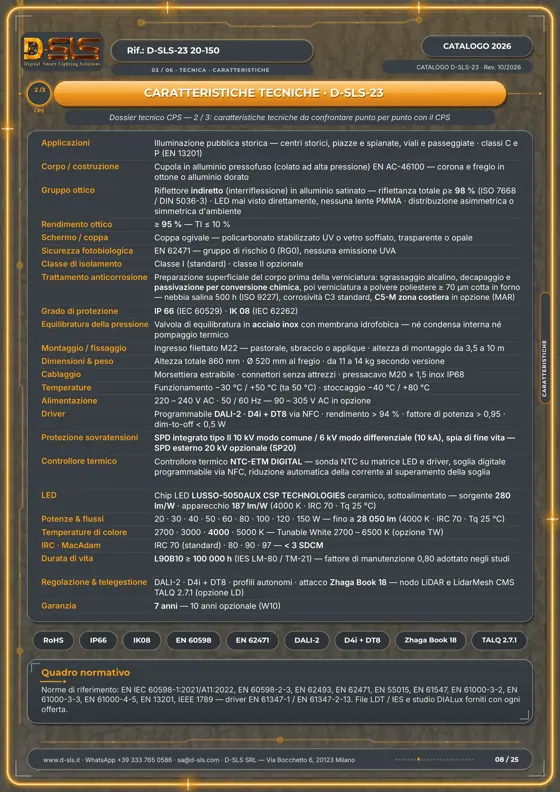

Caratteristiche tecniche

Applicazioni	Illuminazione pubblica storica — centri storici, piazze e spianate, viali e passeggiate · classi C e P (EN 13201)
Corpo / costruzione	Cupola in alluminio pressofuso (colato ad alta pressione) EN AC-46100 — corona e fregio in ottone o alluminio dorato
Gruppo ottico	Riflettore indiretto (interriflessione) in alluminio satinato — riflettanza totale ρ≥ 98 % (ISO 7668 / DIN 5036-3) · LED mai visto direttamente, nessuna lente PMMA · distribuzione asimmetrica o simmetrica d'ambiente
Rendimento ottico	≥ 95 % — TI ≤ 10 %
Schermo / coppa	Coppa ogivale — policarbonato stabilizzato UV o vetro soffiato, trasparente o opale
Sicurezza fotobiologica	EN 62471 — gruppo di rischio 0 (RG0), nessuna emissione UVA
Classe di isolamento	Classe I (standard) · classe II opzionale
Trattamento anticorrosione	Preparazione superficiale del corpo prima della verniciatura: sgrassaggio alcalino, decapaggio e passivazione per conversione chimica, poi verniciatura a polvere poliestere ≥ 70 µm cotta in forno — nebbia salina 500 h (ISO 9227), corrosività C3 standard, C5-M zona costiera in opzione (MAR)
Grado di protezione	IP 66 (IEC 60529) · IK 08 (IEC 62262)
Equilibratura della pressione	Valvola di equilibratura in acciaio inox con membrana idrofobica — né condensa interna né pompaggio termico
Montaggio / fissaggio	Ingresso filettato M22 — pastorale, sbraccio o applique · altezza di montaggio da 3,5 a 10 m
Dimensioni & peso	Altezza totale 860 mm · Ø 520 mm al fregio · da 11 a 14 kg secondo versione
Cablaggio	Morsettiera estraibile · connettori senza attrezzi · pressacavo M20 × 1,5 inox IP68
Temperature	Funzionamento −30 °C / +50 °C (ta 50 °C) · stoccaggio −40 °C / +80 °C
Alimentazione	220 – 240 V AC · 50 / 60 Hz — 90 – 305 V AC in opzione
Driver	Programmabile DALI-2 · D4i + DT8 via NFC · rendimento > 94 % · fattore di potenza > 0,95 · dim-to-off < 0,5 W
Protezione sovratensioni	SPD integrato tipo II 10 kV modo comune / 6 kV modo differenziale (10 kA), spia di fine vita — SPD esterno 20 kV opzionale (SP20)
Controllore termico	Controllore termico NTC-ETM DIGITAL — sonda NTC su matrice LED e driver, soglia digitale programmabile via NFC, riduzione automatica della corrente al superamento della soglia
Potenze & flussi	20 · 30 · 40 · 50 · 60 · 80 · 100 · 120 · 150 W — fino a 28 050 lm (4000 K · IRC 70 · Tq 25 °C)
Temperature di colore	2700 · 3000 · 4000 · 5000 K — Tunable White 2700 – 6500 K (opzione TW)
IRC · MacAdam	IRC 70 (standard) · 80 · 90 · 97 — < 3 SDCM
Durata di vita	L90B10 ≥ 100 000 h (IES LM-80 / TM-21) — fattore di manutenzione 0,80 adottato negli studi
Regolazione & telegestione	DALI-2 · D4i + DT8 · profili autonomi · attacco Zhaga Book 18 — nodo LiDAR e LidarMesh CMS TALQ 2.7.1 (opzione LD)
Garanzia	7 anni — 10 anni opzionale (W10)
RoHS	IP66
