Étoile marocaine
Plateau circulaire et fût repoussés, frise ciselée à l'étoile marocaine — décor défini à la commande.
D-SLS-34 Médina
D-SLS-34 — Médina
Lanterne médina · centres historiques

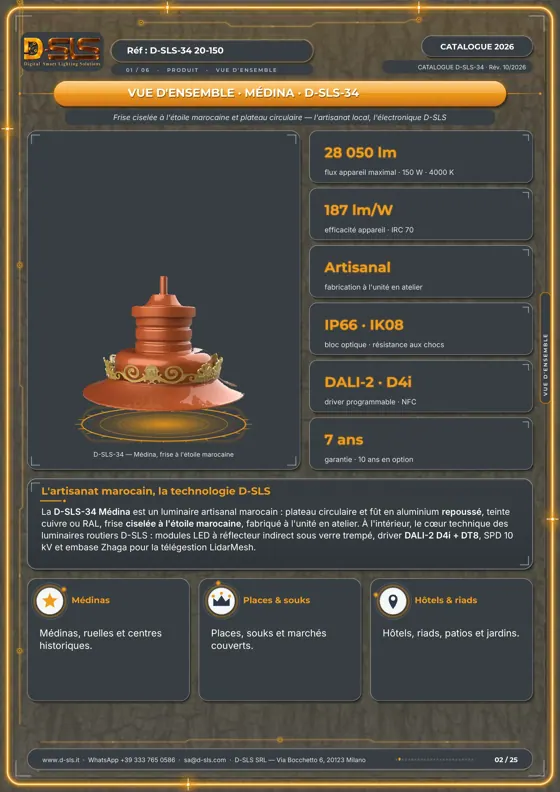

La Médina D-SLS-34 marie l'artisanat local et l'électronique D-SLS : plateau circulaire et fût en aluminium repoussé, teinte cuivre ou RAL au choix, frise ciselée à l'étoile marocaine. Pensée pour les médinas et centres historiques, elle offre de 20 à 150 W, jusqu'à 28 050 lm, un driver DALI-2 · D4i programmable et une durée de vie de 100 000 h.
28 050 lmflux maximal
187 lm/Wefficacité appareil
20 – 150 Wpuissances
IP66 · IK08étanchéité · chocs
7 ans · 10 en optiongarantie

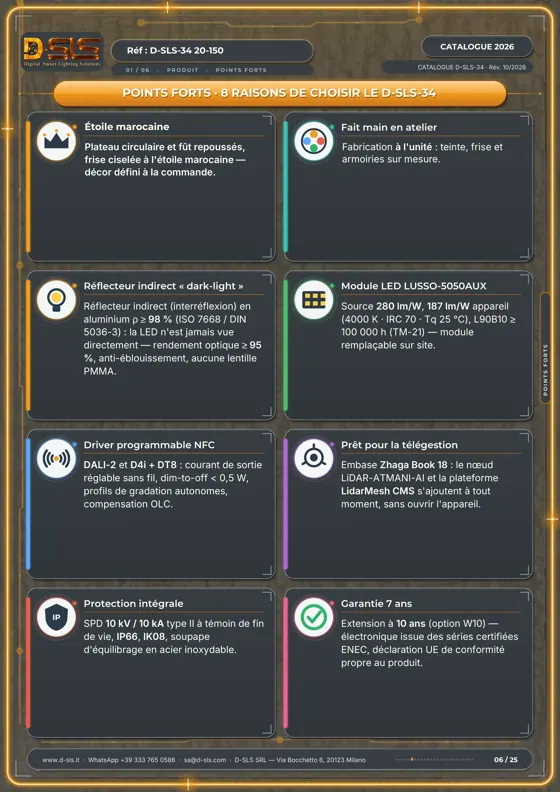

Points forts
Fait main en atelier
Fabrication à l'unité : teinte, frise et armoiries sur mesure.
Réflecteur indirect « dark-light »
Réflecteur indirect (interréflexion) en aluminium ρ≥ 98 % (ISO 7668 / DIN 5036-3) : la LED n'est jamais vue directement — rendement optique ≥ 95 %, anti-éblouissement, aucune lentille PMMA.
Module LED LUSSO-5050AUX
Source 280 lm/W, 187 lm/W appareil (4000 K · IRC 70 · Tq 25 °C), L90B10 ≥ 100 000 h (TM-21) — module remplaçable sur site.
Driver programmable NFC
DALI-2 et D4i + DT8 : courant de sortie réglable sans fil, dim-to-off < 0,5 W, profils de gradation autonomes, compensation OLC.
Prêt pour la télégestion
Embase Zhaga Book 18 : le nœud LiDAR-ATMANI-AI et la plateforme LidarMesh CMS s'ajoutent à tout moment, sans ouvrir l'appareil.
Protection intégrale
SPD 10 kV / 10 kA type II à témoin de fin de vie, IP66, IK08, soupape d'équilibrage en acier inoxydable.
Garantie 7 ans
Extension à 10 ans (option W10) — électronique issue des séries certifiées ENEC, déclaration UE de conformité propre au produit.

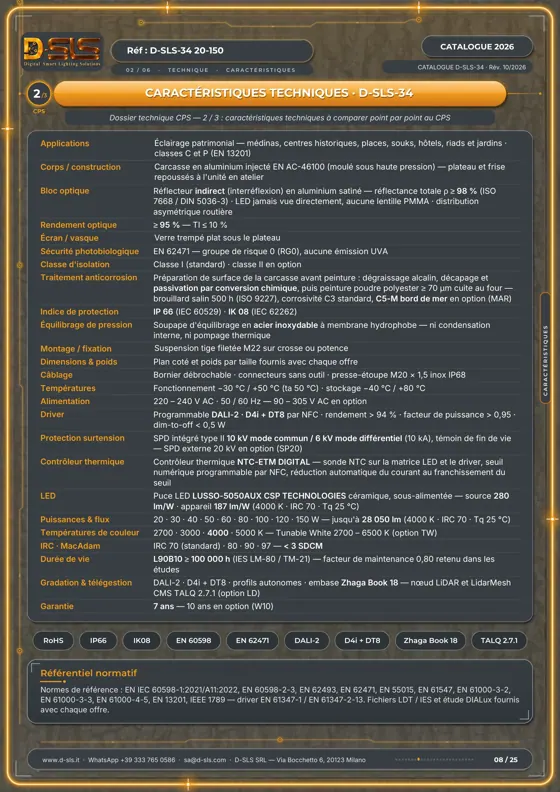

Caractéristiques techniques
| Applications | Éclairage patrimonial — médinas, centres historiques, places, souks, hôtels, riads et jardins · classes C et P (EN 13201) |
|---|---|
| Corps / construction | Carcasse en aluminium injecté EN AC-46100 (moulé sous haute pression) — plateau et frise repoussés à l'unité en atelier |
| Bloc optique | Réflecteur indirect (interréflexion) en aluminium satiné — réflectance totale ρ≥ 98 % (ISO 7668 / DIN 5036-3) · LED jamais vue directement, aucune lentille PMMA · distribution asymétrique routière |
| Rendement optique | ≥ 95 % — TI ≤ 10 % |
| Écran / vasque | Verre trempé plat sous le plateau |
| Sécurité photobiologique | EN 62471 — groupe de risque 0 (RG0), aucune émission UVA |
| Classe d'isolation | Classe I (standard) · classe II en option |
| Traitement anticorrosion | Préparation de surface de la carcasse avant peinture : dégraissage alcalin, décapage et passivation par conversion chimique, puis peinture poudre polyester ≥ 70 µm cuite au four — brouillard salin 500 h (ISO 9227), corrosivité C3 standard, C5-M bord de mer en option (MAR) |
| Indice de protection | IP 66 (IEC 60529) · IK 08 (IEC 62262) |
| Équilibrage de pression | Soupape d'équilibrage en acier inoxydable à membrane hydrophobe — ni condensation interne, ni pompage thermique |
| Montage / fixation | Suspension tige filetée M22 sur crosse ou potence |
| Dimensions & poids | Plan coté et poids par taille fournis avec chaque offre |
| Câblage | Bornier débrochable · connecteurs sans outil · presse-étoupe M20 × 1,5 inox IP68 |
| Températures | Fonctionnement −30 °C / +50 °C (ta 50 °C) · stockage −40 °C / +80 °C |
| Alimentation | 220 – 240 V AC · 50 / 60 Hz — 90 – 305 V AC en option |
| Driver | Programmable DALI-2 · D4i + DT8 par NFC · rendement > 94 % · facteur de puissance > 0,95 · dim-to-off < 0,5 W |
| Protection surtension | SPD intégré type II 10 kV mode commun / 6 kV mode différentiel (10 kA), témoin de fin de vie — SPD externe 20 kV en option (SP20) |
| Contrôleur thermique | Contrôleur thermique NTC-ETM DIGITAL — sonde NTC sur la matrice LED et le driver, seuil numérique programmable par NFC, réduction automatique du courant au franchissement du seuil |
| Puissances & flux | 20 · 30 · 40 · 50 · 60 · 80 · 100 · 120 · 150 W — jusqu'à 28 050 lm (4000 K · IRC 70 · Tq 25 °C) |
| Températures de couleur | 2700 · 3000 · 4000 · 5000 K — Tunable White 2700 – 6500 K (option TW) |
| IRC · MacAdam | IRC 70 (standard) · 80 · 90 · 97 — < 3 SDCM |
| Durée de vie | L90B10 ≥ 100 000 h (IES LM-80 / TM-21) — facteur de maintenance 0,80 retenu dans les études |
| Gradation & télégestion | DALI-2 · D4i + DT8 · profils autonomes · embase Zhaga Book 18 — nœud LiDAR et LidarMesh CMS TALQ 2.7.1 (option LD) |
| Garantie | 7 ans — 10 ans en option (W10) |
| RoHS | IP66 |
Extrait du catalogue 2026 — document non contractuel. Fiches photométriques LDT / IES, plans et rapports d'essais sur demande.
